• 產品參數：
• 制造商：中防藍盾
• 型號：
• 生產/代理：

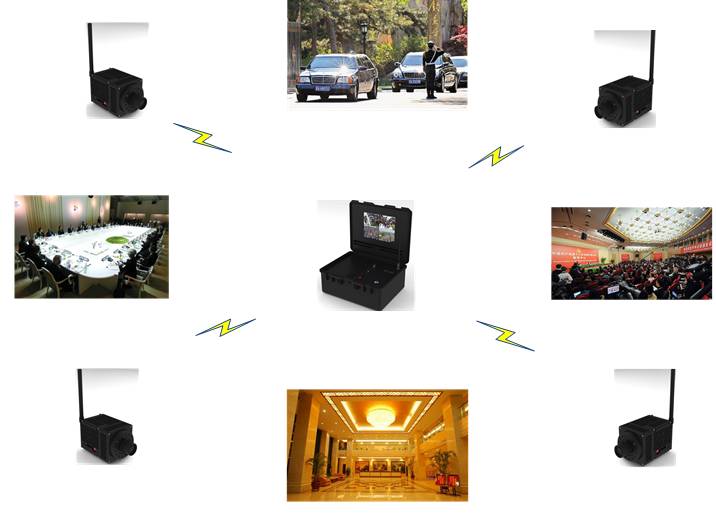

系統概述

本系統是本公司針對一線警衛、安保等領域設計的最新一代高性能無線數字圖像傳輸系統，能夠在復雜、非視距環境下實現實時、優質的無線圖像傳輸，系統各項指標達到國際領先水平。小巧、易固定的前端設備，易于進行定點監控，在高樓林立、人流量大的街區，或者是建筑物內部，甚至是在屏蔽很強的地下室等復雜環境下，本設備也能表現出優異的穿透和繞射能力，無需架設中繼站點和居高裝備高增益定向天線即可實現大范圍的覆蓋，傳輸高清晰的音視頻信號。中心站部分采用內置鋰電或者交流適配器供電，中心站的音視頻信號也可以直接從接口輸出到大屏幕顯示屏上或者通過中繼站，甚至光纖等其他方式上傳至指揮中心。

產品性能與特點

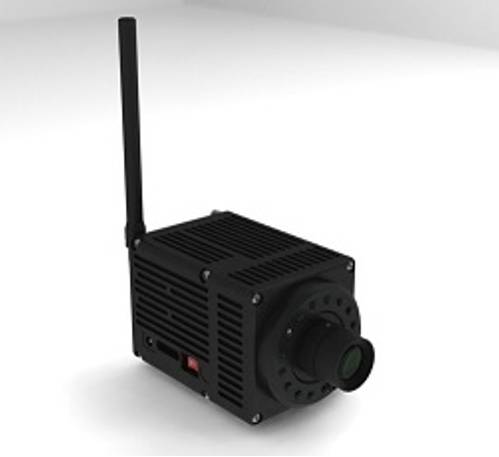

一體式發射機

產品簡介：

本設備是“TDD-OFDM”單向傳輸系列中集成度較高的一款產品，內部集成了高清鏡頭，H.264信源編碼模塊，高性能信道調制模塊，以及專用的射頻功放模塊。本設備采用最新的H.264編碼標準，前后端音視頻處理部分可以以最大的數據壓縮率輸出最清晰的圖像和音頻信號；我公司自主研發并且具備自主知識產權的“TDD-OFDM”傳輸標準，在傳輸特性上達到世界領先水平，在實現點對點、點對多點的應用方面,有較大優勢，適合無線環境復雜、覆蓋范圍大、通信質量要求較高的特定行業應用，是運動中綜合業務如語音、數據、高質量圖像傳輸的最佳選擇。

產品參數：

產品特點：

●支持自供電和外部DC供電，低功耗、發熱量小

●體積小，集成度高，遠距離紅外夜視功能

●微功率、遠距離操作方便、即開即用

●AES加密，避免非法接收超低延時、實時傳輸

●模塊化設計，電池拆卸方便軍工鋁材，堅固耐用

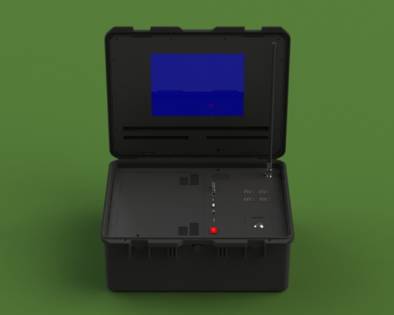

一體式接收箱

產品簡介：

本產品是針對一線警衛、安保等領域設計的最新一代高性能無線數字圖像傳輸設備，能夠在復雜、非視距環境下實現實時、優質的無線圖像傳輸，系統各項指標達到國際領先水平。箱體采用進口高強度軍品級拉桿箱，內部可容納2~4路圖像傳輸所需前端設備及其配件；電源采用內置鋰電池或者交流適配器供電，可連續長時間穩定工作；顯示采用15英寸高亮顯示屏，分辨率1024*768；內置的多路高靈敏度接收模塊配上高增益玻璃鋼天線，使得本設備在復雜環境下也能實現大范圍的覆蓋，傳輸高清晰的音視頻信號；接收到的音視頻信號除了可以在本機顯示和播放，還可以通過面板上的接口輸出到大屏幕上或者通過中繼站、光纖等其他方式上傳至指揮中心。

產品參數：

產品特點：

●系統支持4路圖像，通用性強，適用于各種復雜環境下的應急通信

●超低延時、實時傳輸，支持移動偵測功能，支持多種智能報警模式

●支持多種模式顯示、錄像回放，超長錄像，

●以太網擴展，無縫接入因特網

●高亮度高分辨率顯示屏，逼真還原現場圖像

●軍品級拉桿箱，超高強度且耐磨、防震、防水

●高增益玻璃鋼天線，便于攜帶和快速安裝

●軍品級軌跡球，操控更精準，防水、防塵、壽命長

設備安裝和使用

本設備為專業精密的通信設備，對應用環境和使用操作有較為嚴格的要求，使用前請注意：

u務必由專業技術人員或維護人員操作使用；

u使用前請仔細閱讀用戶手冊，有任何疑問請致電本公司客服人員咨詢；

u請嚴格按照用戶手冊使用，切勿擅自更改設備的使用方式及配置。

使用時請按以下步驟逐步操作：

1、從設備箱中取出設備及其配件，確認配件齊備；

2、確認設備箱內控制板上的接口有無損壞、設備箱內部有無異常聲響，之后將設備固定在安全位置；

3、打開設備收納室（注意輕放收納室蓋子，小心劃傷屏幕），取出一體機，安裝好天線。然后安裝電池（或者直流供電），打開開關，通過觀察電量顯示燈來確認電池電量。

4、將天線連接到設備的ANT接口處，確保良好接觸；

5、確認無誤后，按下設備電源開關（可直流供電和電池供電），經過短時間的初始化后，切換控制面板到功率模式，觀察控制面板的通信燈，若通信燈亮起，則表明射頻已正常聯通，此時即可正常傳輸圖像和數據，控制面板詳細說明請在下節閱讀。（1號機對應接收機1路。2號機對應接收機2路。3號機對應接收機3路。4號機對應接收機4路。）

6、查看接收端的圖像是否正常，通過鼠標點擊屏幕不同畫面的揚聲器確定需要的聲音（只能收聽一路聲音）?？赊D動音量旋鈕來調節聲音大小。

7、用畢請先關掉一體機電源，然后取出電池，最后拔掉天線。接收機箱要按軌跡球右鍵，然后選擇關閉電源，最后再關掉總開關。整理好設備放回原位。

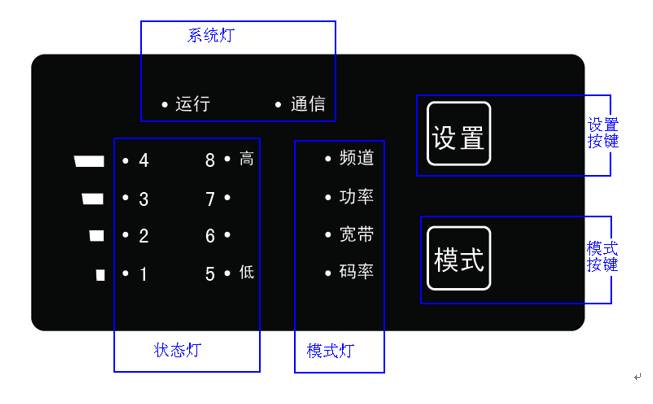

接收機控制面板操作指南

備注：本版本控制面板用戶模式僅可調節頻率。

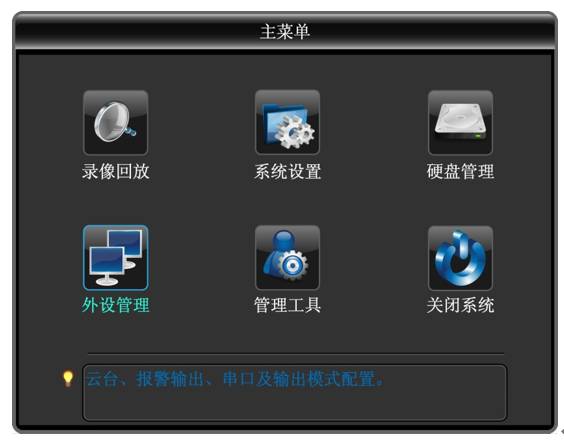

4.  1 主菜單介紹

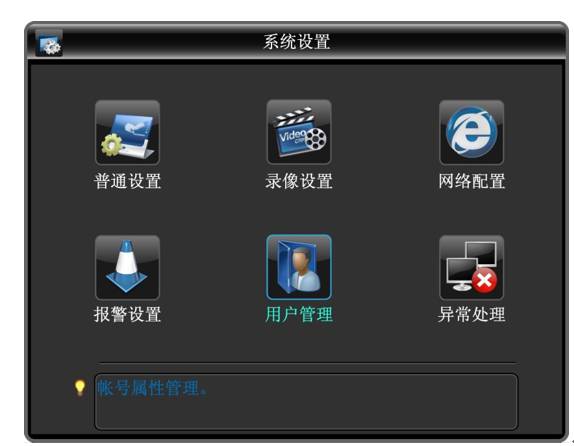

4.2系統設置

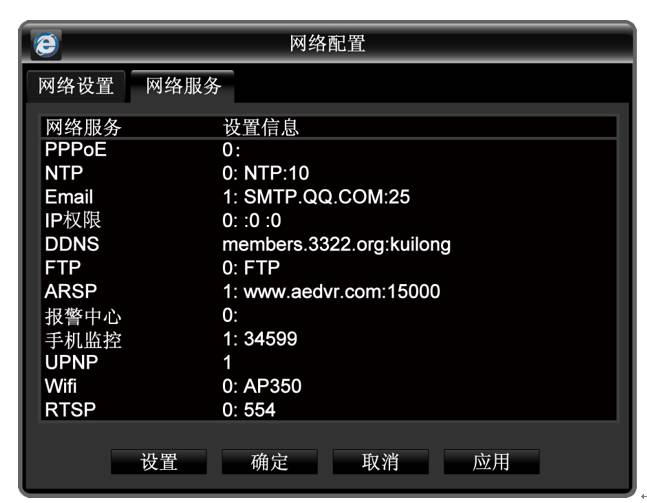

4 .3    網絡(luò )配置

5        客戶端

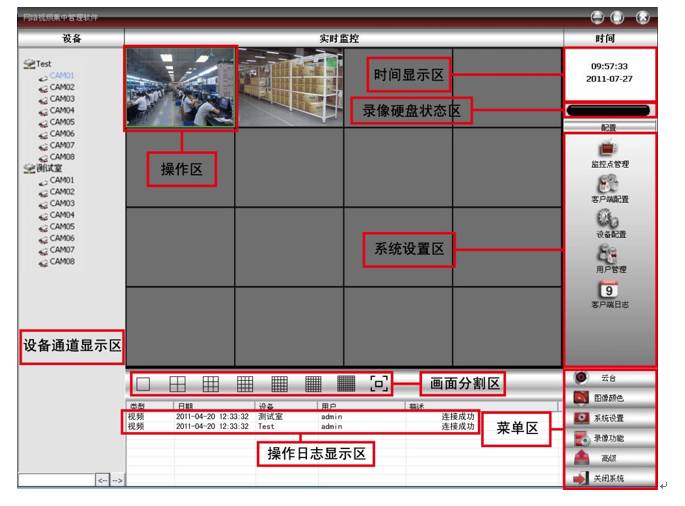

客戶端裝好后，界面如下：
