• 產品參數：
• 制造商：landers

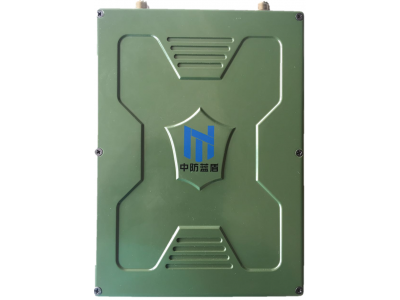

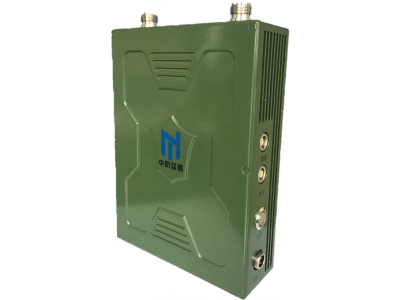

• 型號：landers-340M
• 生產/代理：

主要技術指標

●采用全 IP 的設計, 節點設備可隨意作為單兵 節點、中繼節點、車載指揮節點?？焖俳M網, 可以 在 10 秒之內完成入網流程,保障信息暢通。 ● 系統所有節點支持多跳中繼（接力）通信，適 應多種地形和應用。尤其在傳統無線電設備無法覆 蓋到的區域，可依靠該設備進行覆蓋延伸，實現接 力通信，覆蓋無盲區。 ● 多業務融合，系統支持語音、圖像、數據（短 信、圖片等）和定位信息（GPS/ 北斗）及傳感器 的實時傳輸。 產品特點 1、 通訊傳輸距離長，覆蓋范圍廣 2、 智能組網通訊速度快 3、 點對點通訊數據安全 4、 多業務融合 5、 移動性能強 6、 低功耗，使用時間長 7、 輕便易于攜帶 8、 適應極度環境 9、 節點之間可相互控制 10,、應用范圍廣

一場信息化條件下合成營對抗演練在天山深處打響，正在發起沖擊的攻擊梯隊進攻受阻，連指揮員、某軍區某師裝甲團坦克五連連長通過聯合通信系統，直接接過空中指揮權，給空中直升機下達作戰命令。配屬合成營戰斗的某陸航旅直升機立即投入戰斗，一舉撕開了突破口。

聯合指揮是上級指揮員的事，營連干部處于指揮鏈路的末端，主要負責執行具體命令，有沒有必要在聯合訓練上花太多精力？對于部分官兵的疑慮，該師領導如此回答：戰略層次的聯合指揮，最終要體現在戰術層次的聯合行動上;隨著戰爭形態的不斷演變，培養聯合意識、聯合素養，是當務之急，必須從分隊指揮員抓起。依托紅藍對抗室開設師團戰術訓練網絡(luò )，引進兵棋模擬訓練系統，常態組織師團帶營連指揮員開展聯合作戰網上指揮對抗演練;同時，進一步下放協同訓練組織權限，對裝備火控系統、偵察系統、通信系統等進行升級改造，把指揮鏈路直通到單兵單裝。通過優化指揮流程、打通指揮鏈路，著重提升營連指揮員的聯合反應能力。指揮調度系統是一套整合音視頻業務、數據業務、網絡(luò )通信技術，并集可視化指揮調度、視頻會(huì )議、集群對講、網絡(luò )視頻監控、應急預案為一體的音視頻實時交互平臺。近期，我公司中防藍盾用這套指揮調度系統配合部隊軍事演練，來保障網絡(luò )信息傳輸及統一指揮系統。

該系統基于IP網絡(luò )部署，可提供包括語音調度、視頻調度、數據調度等多媒體調度業務的一體化解決方案。該系統將有線/無線語音調度、視頻調度、視頻監控和指揮調度于一體，即實現了多業務集成，同時能夠讓多個用戶在不同地點，通過網絡(luò )同時進行可視化的多級指揮調度和遠程商討。在實際應用中，多媒體指揮調度可與第三方數據業務、安防報警、應急預案、語音調度等進行結合，從而構成功能強大的應用通信平臺。

ZF-M340 Mesh網絡(luò )是一種新無線局域網類型。與傳統WLAN不同的是，ZF-M340 Mesh網絡(luò )中的AP可以

●采用無線連接的方式進行互連，并且AP間可以建立多的無線鏈路采用全 IP 的設計, 節點設備可隨意作為單兵 節點、中繼節點、車載指揮節點?？焖俳M網, 可以 在 10 秒之內完成入網流程,保障信息暢通。

 ● 系統所有節點支持多跳中繼（接力）通信，適 應多種地形和應用。尤其在傳統無線電設備無法覆 蓋到的區域，可依靠該設備進行覆蓋延伸，實現接 力通信，覆蓋無盲區。

● 多業務融合，系統支持語音、圖像、數據（短 信、圖片等）和定位信息（GPS/ 北斗）及傳感器 的實時傳輸。

聯合節點網絡(luò )（機動寬帶多跳自組網）技術起源于軍事應用，最具代表性的是美國國防部高級研究計劃局(DARPA)主導研制可靠的戰術移動通信系統用于數字化戰場（ 1997~2003年）。節點網絡(luò )是由一組無線通信設備在現場自動形成的多媒體指揮 IP專網，具有快速部署、高帶寬(視頻應用)、動中通、抗干擾、抗摧毀等顯著特點，可作為光纖等基礎設施的有益補充。

15分鐘內

? 不依賴現場基礎設施

? 不需要技術人員操作

? 專用寬帶網絡(luò )

? 網絡(luò )范圍任意擴展

? 復雜地形、復雜電磁環境、機動環境

? 視頻會(huì )議、視頻采集、數據采集、指揮調度等各種網絡(luò )



高帶寬、大容量采用OFDM無線寬帶調制技術，最大物理調制速率108Mbps，最大數據吞吐率36Mbps（UDP）支持視頻、圖像、語音、數據等寬帶多媒體應用。兼容性（IP化）支持IP的2層無線通信系統提供標準以太網接口，易于同其他支持IP的通信系統（衛星、光纖、微波等）互連互通



動中通支持高速移動，節點最大移動速度可達350Km/h，所有節點均可在機動條件下實現動中通

通信指揮車                               臨時指揮中心

指揮調度核心服務器系統

基于軟交換技術設計，負責整套指揮管理平臺系統的統一配置管理、狀態監控。同時支持電話網絡(luò )、監控系統、集群對講的無縫接入。

調度臺軟件系統

作為指揮管理平臺系統的語音、視頻及數據業務的操作臺終端。對管轄范圍內的移動通信督查終端及指揮車進行音視頻、數據通信調度、取證任務分發、事后查詢取證材料，調度員能夠一鍵式對督查終端進行單呼、組呼對講，并可實現對終端的狀態進行監控，如：在線、離線、通話等。同時可以及時下達取證任務，標注取證材料等。



移動單兵軟件

安裝在現場執法人員手機上（或者專業定制終端），通過安裝Android APP軟件，實現功能包括集群對講、視頻上傳、圖片上傳、執法取證、遠程視頻指揮調度管理，等等功能。終端之間也可實現集群對講、視頻通話、短消息收發等功能。終端通過3G/4G網絡(luò )連接到綜合督查指揮中心IP網絡(luò )，建立現場與地面指揮中心的網絡(luò )通信鏈路，實現有線、無線系統互聯互通。
