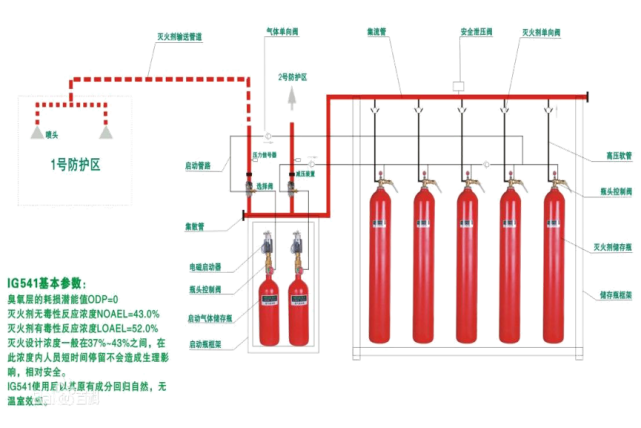

外貯壓式（備壓式）七氟丙烷滅火系統由滅火劑瓶組、動力氣體瓶組、高壓金屬軟管、單向閥（滅火劑管路）、集流管、安全泄放裝置、選擇閥、信號反饋裝置、滅火劑輸送管道、噴嘴、驅動氣體瓶組、減壓裝置、電磁型驅動裝置、驅動氣體管路、單向閥（驅動氣體管路）等組成。

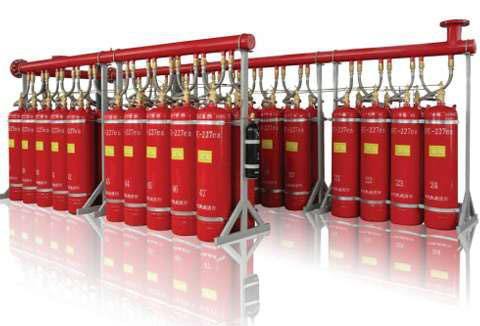

外貯壓式七氟丙烷滅火系統采用全淹沒滅火方式，根據不同應用場所使用要求，可組成單元獨立系統、組合分配系統，實現對單防護區和多防護區的滅火保護。系統具有自動、手動和機械應急操作三種啟動方式。

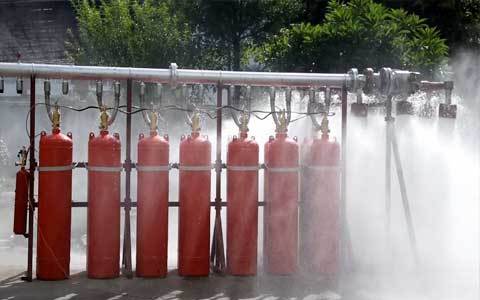

外貯壓式七氟丙烷滅火系統區別于傳統的內貯壓式七氟丙烷氣體滅火系統（4.2MPa和5.6MPa兩種），用來輸送滅火劑的高壓動力氣體單獨貯存在專用的動力氣體瓶組內，系統啟動后，高壓動力氣體釋放，經過減壓裝置減壓后再進入滅火劑瓶組內，推動滅火劑經由滅火劑輸送管路到達防護區實施滅火。

與內貯壓式七氟丙烷系統相比，外壓式七氟丙烷滅火系統具有以下優勢：

1）滅火劑輸送距離大大提高，更適合遠距離輸送和大空間防護區；

2）輸送管路管徑較小，可減少管道投資；

3）噴嘴入口壓力較高，改善了滅火劑的霧化效果，縮短了噴放時間，提高了滅火效率；

4）一般情況下，可沿用原哈龍1301管網和設備間，利于哈龍1301系統改造。

本外貯壓式七氟丙烷滅火系統采用了專利技術——“一種用于滅火系統的開關閥裝置”，具有恒壓、穩壓作用，達到設定的壓力后才開啟滅火劑瓶組容器閥，并在一定的時間使動力氣體恒壓穩壓輸出，使動力氣體的能量得到有效利用，又能避免高壓動力氣體對滅火劑瓶組容器造成沖擊。

相比于其他類似系統，本系統具有效率高，噴放穩定，安全可靠的優點。

本系統主要適用于以下火災：

1） 固體表面火災；

2） 液體火災；

3） 滅火前能切斷氣源的氣體火災；

4） 電氣火災；

典型引用場所：

主要適用于電子計算機房、數據處理中心、電信通訊設施、過程控制中心、昂貴的醫療設施、貴重工業設備、博物館和藝術館、圖書館、檔案館、貴重物品庫、應急電力設施、易燃液體存儲區、潔凈廠房等重點場所的消防保護，也可以用于生產作業火災危險場所，如噴漆生產線、電器老化間、軋制機、印刷機、融化槽、烘干設備、水泥生產流程中的煤粉倉，以及船舶機艙、貨艙等。

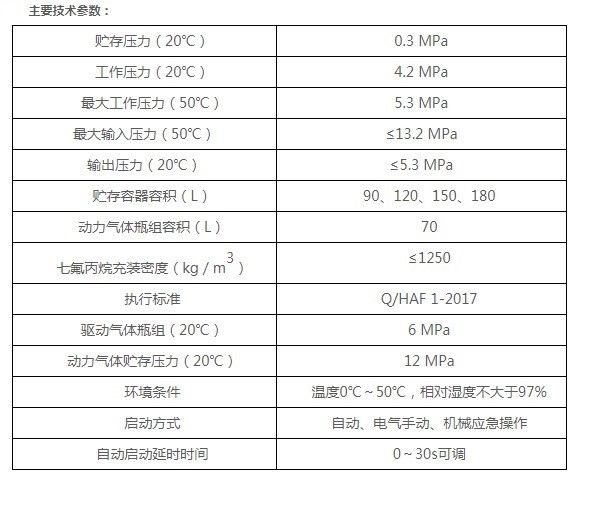

外貯壓七氟丙烷氣體滅火設備參數外貯壓七氟丙烷氣體滅火設備型號表示：如QMQ4.2/90W-GA。

QMQ——氣體滅火系統；

4.2——工作壓力；

90W——貯存容器容積；

環境條件——溫度0℃～50℃，相對濕度不大于97%；

啟動方式——自動、電氣手動、機械應急操作；

自動啟動延時時間——0～30s可調；

GA——深圳共安智能廠家(GA)；

安裝、調試

1.安裝準備

安裝前必須認真閱讀與本系統有關的說明書，熟悉工程設計方案。確保本滅火系統布置與設計圖紙相符，各部件齊全且符合設計要求。

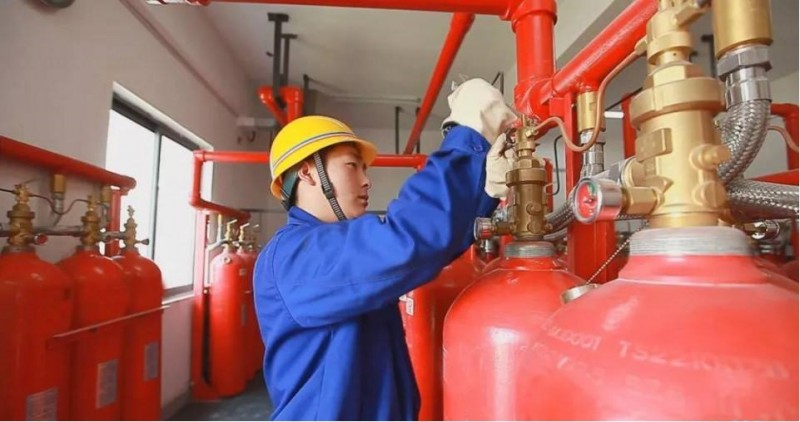

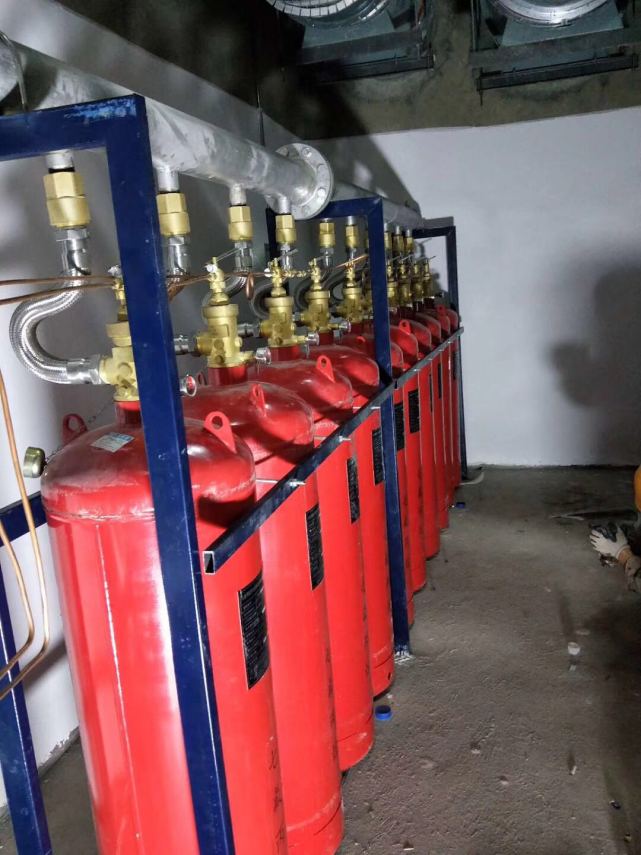

2.安裝

1）將滅火劑瓶組架和驅動氣體瓶組連接好，按照設計圖紙要求放置于專用的鋼瓶間位置上，用膨脹螺栓固定在地面上，保證瓶組架平穩無晃動。

2）將安全泄放裝置纏好生料帶用扳手擰緊裝在集流管上的相應接口上，安全泄放裝置的泄壓方向不能朝向操作面。

3）按照設計圖紙要求將集流管連接好（螺紋連接需纏生料帶并涂厭氧膠、法蘭連接需配密封墊），確保密封后安裝在瓶組架上并用集流管抱箍固定。

4）在集流管單向閥接口上纏生料帶，將單向閥（滅火劑管路）安裝在集流管單向閥接口上并用管鉗擰緊。

5）將先導閥安裝在滅火劑瓶組的容器閥上，減壓裝置與先導閥之間用銅管連接好。

6）將滅火劑瓶組放置于瓶組架相應位置，金屬軟管安裝在單向閥（滅火劑管路）和容器閥滅火劑出口之間并用管鉗擰緊，然后將瓶組用抱箍固定在瓶組架上，瓶組上滅火劑名稱標識應朝向操作面，并按容器編號順序排列。

7）將動力氣體瓶組放置于瓶組架相應位置，用金屬軟管將瓶組容器閥和滅火劑瓶組減壓裝置連接好并用扳手擰緊，然后將動力氣體瓶組用抱箍固定在瓶組架上，瓶組上動力氣體名稱標識應朝向操作面。

8）將驅動氣體瓶組放置于瓶組架上相應位置并用抱箍固定，驅動氣體瓶組上驅動氣體名稱標識應朝向操作面，并按容器編號順序排列。

9）在集流管選擇閥接口上纏生料帶并涂厭氧膠（適用組合分配系統），將選擇閥擰緊安裝在集流管上，選擇閥的機械應急啟動手柄應安裝在操作面一側。

10）將信號反饋裝置螺紋接口上纏生料帶并涂厭氧膠，組合分配系統中用扳手擰緊安裝在連接管的信號反饋裝置接口上；單元獨立系統用扳手擰緊安裝在集流管的信號反饋裝置接口上。

11）在選擇閥滅火劑出口安裝好連接管（螺紋連接需纏生料帶并涂厭氧膠、法蘭連接需配密封墊）。

12）按照設計圖紙要求安裝驅動氣體管路，將驅動氣體瓶組容器閥、選擇閥（組合分配系統）、動力氣體瓶組先導閥連接起來并擰緊，驅動氣體管路中包括低泄高封閥和單向閥。

13）安裝動力氣體瓶組和驅動氣體瓶組上的壓力表，并按照說明書要求檢查瓶組內壓力符合設計要求。

14）將泄漏報警主機安裝固定在指定位置，并按照泄漏報警主機接線要求，將所有滅火劑瓶組上液位測量裝置用信號線與泄漏報警主機連接，一臺泄漏報警主機可連接25套滅火劑瓶組。

15）按設計圖紙要求安裝滅火劑輸送管道，管道間選擇合適的管道連接件相連，在鋼瓶間與選擇閥滅火劑出口的連接管相連。

16）在防護區管道末端安裝噴嘴。

17）連接火災報警滅火控制器與電磁型驅動裝置、信號反饋裝置和泄漏報警主機的線路，電磁型驅動裝置應在確保調試完畢后安裝在驅動氣體瓶組容器閥上。

18）檢查各個安裝連接部位，必須保證固定牢靠，管路連接密封處良好，線路連接無誤。至此，整套外貯壓式七氟丙烷滅火系統安裝完畢。

3.安裝滅火劑輸送管道

管路系統必須嚴格按工程設計要求進行，管道的材料、通徑、長度、表面處理、布置線路等按照GB50370-2005《氣體滅火系統設計規范》和GB50263-2007《氣體滅火系統施工及驗收規范》進行安裝，不得隨意更改。

4.噴嘴布置和安裝

噴嘴的布置應滿足滅火劑噴放時在防護區內均勻分布的要求，當保護對象為液體時，噴嘴射流不應朝向液體表面，安裝在有粉塵的防護區內的噴嘴，應增設不影響噴射效果的防塵罩。

5.調試

1）電磁型驅動裝置啟動試驗：拔出電磁型驅動裝置保險銷，接通測試電源（DC24V），試驗電磁型驅動裝置聯動閘**是否動作。測試完成后，閘**及電磁型驅動裝置保險銷應復位。

切記：調試電磁型驅動裝置應離開驅動氣體瓶組容器閥單獨進行。

2）儲存壓力檢查：逆時針旋開壓力表后面螺母至壓力表顯示（測壓通道打開），指針在綠區為正常。檢測完畢后，切記旋緊螺母（關閉測壓通道），以防漏氣。

3）反饋信號模擬：短接信號反饋裝置的兩條引線模擬噴放反饋信號。

4）泄漏報警主機調試：將滅火劑瓶組上的液位測量裝置從瓶組中緩慢抽出，待達到一定高度后泄漏報警主機應能探測到泄漏信號，主機發出蜂鳴聲且控制面板上相應指示燈亮；將液位測量裝置放入瓶組中，報警主機蜂鳴聲和指示燈只能通過控制面板上按鈕手動消除。

5）火災報警滅火控制器調試：分別進行自動、手動、緊急啟動/停止等測試。應符合《火災自動報警系統施工及驗收規范》要求。

6）待消防部門驗收合格、使用單位人員培訓到位后，才可接通電磁型驅動裝置的啟動線路，拔掉電磁型驅動裝置保險銷，設備開始正式運行。
