汛期來臨！智能排水系統助力煤礦加強水害防治

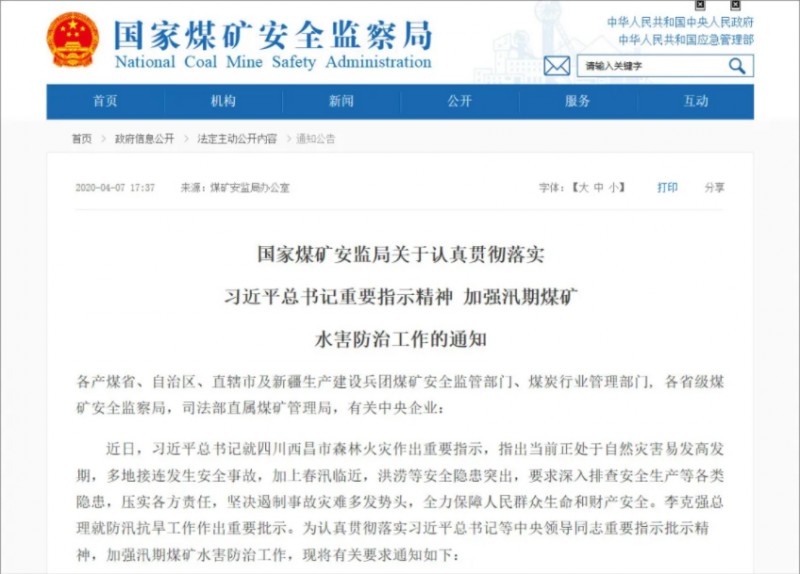

近日，國家煤礦安監局發布了《關于認真貫徹落實習近平總書記重要指示精神 加強汛期煤礦水害防治工作的通知》(以下簡稱《通知》)?！锻ㄖ分赋?，當前我國從南到北逐步進入汛期，主汛期（5月至9月）氣候狀況總體偏差，極端天氣氣候事件偏多，澇重于旱，防汛形勢不容樂(lè )觀。要求各級煤礦認真貫徹落實習近平總書記等中央領導重要指示批示精神，加強汛期煤礦水害防治工作，防范化解煤礦水害重大風險，有效遏制煤礦水害事故的發生。同時，要求各煤礦企業要建立完善的疏水、防水和排水系統，加強重點部位巡視檢查，建立應急響應機制，第一時間妥善處置各類重大險情。

圖源：視覺中國

中信重工開誠智能深耕煤礦自動化技術研究近30年，結合煤礦水害事故特點和防治需求，建立了一套完善的智能排水系統。該系統通過配備先進的檢測、監控設備，利用最優控制理論，分析礦井涌水情況和用電情況，建立了排水系統數學模型，根據最佳解決方案，完成水泵的自動開停和工況檢測，實現對排水系統的泵、閥等設備及整個生產過程的自動監控，為煤礦企業提供更便捷的運行與維護管理，更智能的人機交互體驗，更全面的數據記錄與分析，深入挖掘數據背后設備的健康狀況。

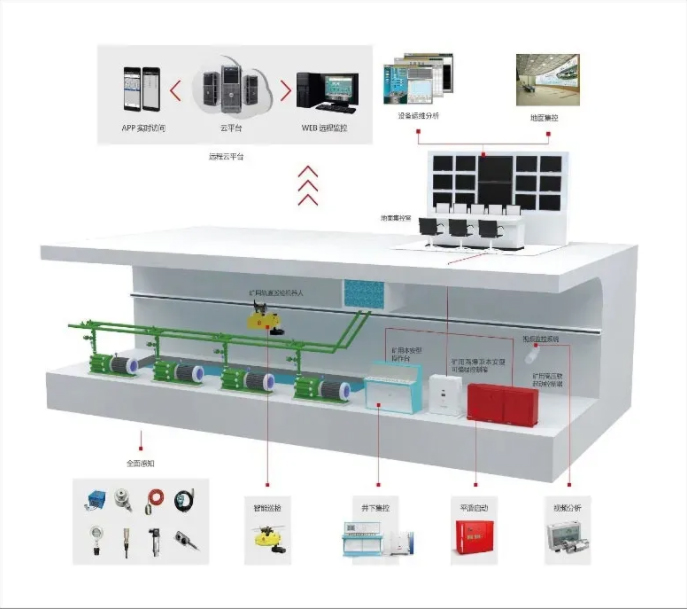

▲ 智能排水監控系統

系 統 功 能

◆ 加強防洪防汛和漏水監測可在各個開采和掘進段增加明渠流量監測，汛期之前或汛期時加強來水流量監測。

◆ 對井巷出水點位置及其水量和老窯積水量進行監測，系統判斷突水來源和最大突水量，測量涌水量大小及其變化，自動判斷突水量發展趨勢，并針對其采取必要的措施防止淹沒礦井。

◆ 監測功能：監測各水泵及真空泵的開停信號，各電動閘閥的開關位置信號，排水管路的流量，水倉的水位信號，水泵的真空度、排水壓力，電機溫度及電機軸承溫度信號，水泵電機的工作電流等。

◆具有自動、手動、就地控制方式：系統可根據工況設定以及時間、水位、煤礦用電負荷等參數自動開啟、停止水泵的運轉，實現泵閥的聯鎖控制；手動方式可在操作臺上人工手動對水泵進行操作；就地控制用于水泵設備檢修使用。

◆ 水泵能耗計量和運行時間統計：在地面控制站上可分別對每臺水泵的運行電耗、工作時間等進行統計，便于管理人員及時掌握每臺水泵的工況。

◆ 圖形曲線顯示：在地面控制站上可實時顯示各設備運行圖。圖形畫面具有鏈接功能，可以方便地切換其它畫面顯示，還可顯示實時曲線，能夠顯示年、月、日各時間段的歷史曲線和具體數據表。

◆ 實時報警/報警記錄：在現場控制顯示臺上可漢字顯示各故障信息并報警，在地面控制站上可顯示現場報警信息及報警記錄。

◆ 具有以太網接口：可以?huà)旖釉谥悄艿V山的環網交換機上，通過交換機與智能礦山系統連接。

系 統 特 點

◆通過智能傳感技術，對煤礦井下排水系統的相關數據進行全面采集，并建立泵房數據庫，可實時掌握排水系統各項監測數據；

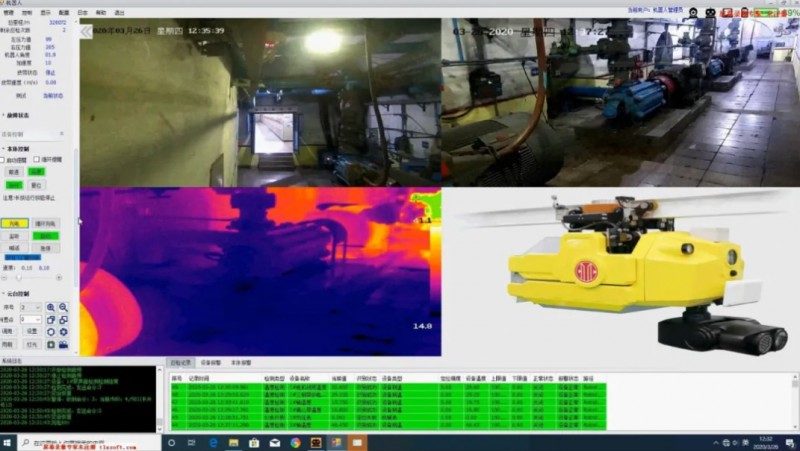

◆ 通過巡檢機器人對泵房設備音頻、視頻數據的識別與分析，對排水系統設備故障智能分析；

◆ 通過對水泵、電機溫度和振動數據的精確分析，使用戶隨時了解機電設備狀態，避免設備非計劃停車；

◆ 可靠的防爆高壓軟起動控制器，采用先進的電力電子器件和數字閉環（電流）控制技術，操作簡便、起動平穩；

◆ 可依據水倉水位起停水泵，結合礦井分時計費和“避峰填谷”的原則，自動控制開停泵時間，提高水泵利用率，降低生產成本，保護水泵電機等設備，延長使用壽命，減少事故停機時間，提高排水能力；

◆ 通過物聯網云平臺將智能排水監控系統遠程連接到網絡(luò )，通過上位機WEB 網頁和手機APP 實現對排水系統的遠程監控和管理。

應 用 案 例

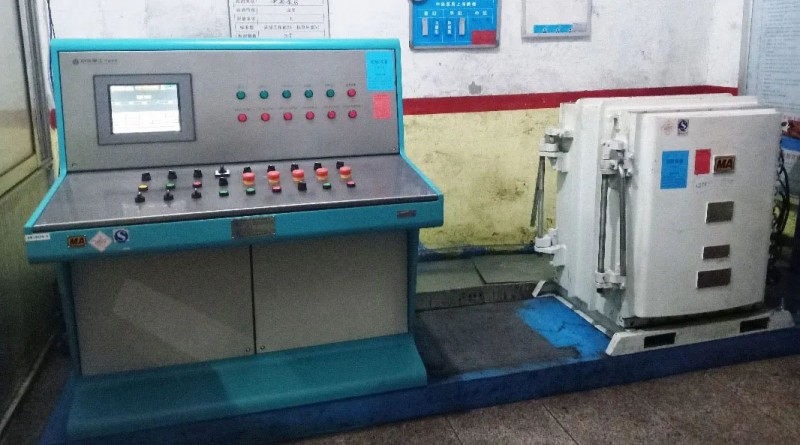

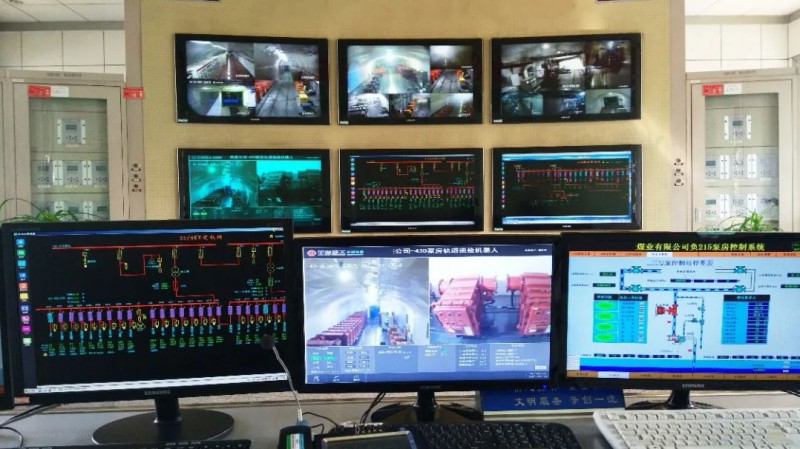

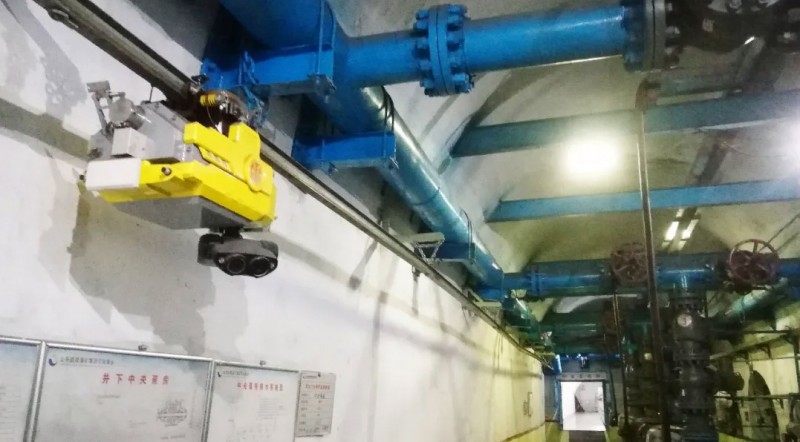

▲ 智能排水系統在某大型煤礦水泵房應用

使 用 效 果

◆ 減員增效、節約運行成本。煤礦排水監控系統代替水泵操作工工作，實現井下泵房的“無人值守”，可自動完成井下所有水泵操作，節約人力、提高工作效率?？茖W(xué)調度排水量與排水時間，合理削峰填谷， 降低設備運行成本。

◆ 提高安全性、延長設備使用壽命。通過水位、流量、壓力等傳感器以及巡檢機器人、視頻監控設備全面采集相關數據，并將數據傳輸到上位機中自動記錄和分析，完成設備的保護、報警及故障診斷，提高了設備安全性，延長了設備使用壽命。

◆ 改善電網供電質量。礦用隔爆兼本安型高壓軟起動控制器在煤礦水泵控制中的應用，減少了起動過程中的冗余轉矩，消除了設備在起動和停車過程中對系統的機械沖擊。同時，降低了設備在起動過程中對電網的沖擊，降低起動電流和網絡(luò )壓降，改善電網供電質量。

◆ 提高水泵房智能化管理水平。將現有的工業控制技術、智能傳感技術、人工智能技術及物聯網技術整合到了一起，為智能礦山發展奠定了技術基礎。
