警用排爆繩鉤組

• 產品參數：
• 制造商：中安
• 型號：MK4-BW01
• 生產/代理：

中安聯合（北京）警用器材有限公司       劉13683595940    QQ546609864

排爆繩鉤組參數：

一、產品描述：

該繩鉤組是排爆人員在處置爆炸物時，最理想的處置器材。它避免了排爆人員與爆炸可疑物的直接接觸，通過遠距離操作對爆炸可疑物進行轉移和鑒定，從而有效地保證了排爆人員的安全。繩鉤工具組：配有各種繩線、滑輪、固定工具、夾具、吸盤、膨脹竿、貓鉤等工具，均可相互配合組裝使用。

二、主要部件包括：

主繩線盤：

Φ5×120米的主繩繞在線盤上，繩端配有可卸的不銹鋼彈簧掛鉤。線盤上裝有搖柄，收線時手握搖柄轉動線盤，收線完畢可將搖柄可將搖柄取下，插在提把旁邊塑料卡套內，線盤設有止位器及速度調節器。

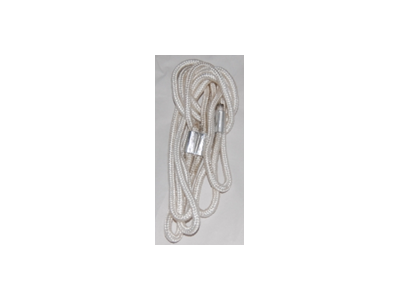

帶套尼龍繩索（白色）

尼龍繩索由多股丙綸絲制做，兩端有φ70柔軟繩套，繩扣采用叉口編織不易開扣。捆綁物體用繩套索緊后，可用主繩、定滑輪牽引物體。

技術規格：

直徑：φ5

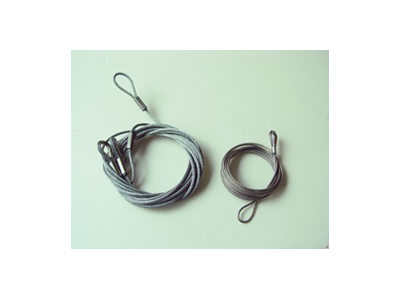

帶套鋼絲繩索。

鋼絲繩索是由多股鍍鋅鋼絲制做，兩端有φ10繩套，繩扣由不銹鋼套管鉚緊。捆綁物體時可用繩套索緊，掛鉤要掛在帶有護環的繩套上。

抓繩器：

抓繩器的溝槽是由兩塊牙形板對合而成，其使用方法參右圖。在放繩和牽引可疑爆物時，使用此工具避免直接拽繩滑脫。

鉤子

鉤子由不銹鋼制成，非鐵磁性，截面成矩形，形狀分單鉤和雙鉤兩種。外表面噴涂黃色塑料。

大力鉗

大力鉗是由鋼板制作，調整螺桿端配有一個吊環，鉗口尺寸是可調整的。根據夾持物的大小，應事先調整鉗口尺寸，右旋螺桿鉗口變小，但不能＜170mm, 不然夾持功能失效。夾鉗在夾緊物體之后能被鎖緊，用繩索滑輪和吊鉤可將其牽引。

技術數椐：

鉗口最大尺寸：55mm 鉗子長度：245mm

鉗口最小尺寸：17mm 重量：450g

羊眼圈

圓環并帶有25mm長木螺絲，可手擰眼圈固定在木質物體上做為一個固定點，裝在木器上眼圈的數量視著力大小而定，著力大可裝2~3個。

吊環

由不銹鋼制成的吊環，連接螺紋M10，表面噴塑，與不銹鋼的鉤子連接，可使鉤子成為具有吊環的掛鉤。

吊帶

吊帶由80×2的尼龍編織帶和綿綸繩組成。

此吊帶適用于捆綁包裹和圓柱形物體。捆綁形式同系腰帶。起重前將主繩掛鉤掛著尼龍繩套。

技術資料：

帶寬=80mm 帶長=1500mm 帶重=200g

最大負荷：100kg

捆綁物體直徑≤φ350mm

卸扣

吊環由不銹鋼制成。柱銷一端有M5螺紋，松開后可卸下，成為開口鉤。此吊環可與本套排爆器具中的兩種定滑輪和卡緊器配套使用。尤其是滑輪無法直接吊掛時，使用此吊環做過渡連接便可。

技術資料：

寬度=12mm 喉=12.5mm 可穿入的孔徑≥6.5mm 最大負荷≤35kg

楔釘、楔子

楔釘由鉻合金鋼制作，具有高的強韌性，形狀分為單掛孔和雙掛孔兩種，雙掛孔互成90度。

楔釘能楔入墻體磚縫和其它土建材料之中，在空曠地，如停車場它們成為固定點或拉樁。

技術資料：

1、楔釘應楔入堅固無松散的基件上。

2、楔釘具有鐵磁性。

撐桿

一個可調距的橫桿在門口或窗口間撐著。桿上有兩個吊掛孔可掛滑輪或繩索，桿上有彈簧柱銷和微距離調整螺桿，撐桿的兩端各有一個尼龍撐腳，是否使用撐腳視門框或窗框材質及不平度而定，水泥墻或磚墻且表面平整撐桿兩端可同時使用撐腳。若墻面凹凸不平或是木質結構可不用撐腳，將桿端的針桿直接扎入墻面，撐桿左端的三個針桿長短可調，其調整方法是用搬體尺寸為3mm的內六方扳手伸入螺孔內，找準針桿的內六方孔旋轉即可。

一手將柱銷按下與桿的套管外圈平齊，另一手抽動內管調整桿的長度略小于門框或窗口寬度并水平放置其間，將微調螺桿左旋逐漸加長撐桿，直至墊塊與框面平貼后，再次左旋螺桿則撐緊橫桿。在撐緊橫桿時，可用搬手桿穿入螺桿孔內旋轉更為省力。

技術資料：

撐桿最短尺寸：705mm

撐桿最長尺寸：3250mm

無級調整長度范圍：745~3280mm

重量：1.5kg

承載：跨度≤900mm時≤20kg

長搭桿

長搭桿采用碳素纖維混合材料制作，由四節組成，可收縮，全長 為3.2米。桿子最前一節的端部有M10孔，可裝接桿和掛鉤等件。

當做為搭桿使用時，裝上接桿后再裝系有繩索的錨鉤或防脫的掛鉤，待掛上物體之后將桿撤回，若作為拽桿使用時可直裝上掛鉤拽物，但拖重只能小于5kg.

注意!此桿不得用于挑起物體。

技術指標：收縮長度：900mm 伸長：3.13米 安裝孔：M10

接桿

接桿分為兩種，一種是端部帶有兩個安裝定位針，它是連接防脫掛鉤和長搭桿之中間件，另一種是帶長槽口，它是連接錨鉤和長桿之中間件。

注意!接桿具有鐵磁性。

滑桿卡緊器

一根滑桿上裝有兩個可移動的夾臂，每個夾臂上有一個T型螺釘可調整臂與橫桿的夾角，右旋T型螺釘可使兩夾臂并攏夾緊夾持物，左旋T型螺釘即可松開雙臂取下夾緊器?；瑒?dòng)桿上有三個φ8孔供裝可卸吊環或滑輪之用。夾臂端部M6螺孔可以安裝三種卡塊（圓形平面夾塊，L型夾塊、V型卡塊）這三種卡塊的使用，視被夾緊的主體表面狀態而定。如大平面可用平面夾塊，窄面或窗框用L型夾塊，柱形表面用V形夾塊。

技術資料：

夾臂開口尺寸：200mm

夾臂深度：130mm

可脫繩滑輪

可脫繩滑輪由掛鉤，輪架，滑輪，彈性碰珠和夾板組成。此滑輪與球形卡子和繩索配套使用。

在事發現場，將可疑爆炸物從隱藏地拖拽到空曠地需多次拐彎時，使用此滑輪尤為必要?；喰柙O置在運輸路線的轉折點處，如門口，窗口等。此時借助撐桿做吊掛點，在牽引可疑爆炸物之前，在第一滑輪（距爆炸物最近的滑輪）前繩索適當位置上裝球型卡子，當卡子被運行到滑輪處（此時可疑爆物也被拖到滑輪下方）碰到夾板并將其擠開，此時繩索脫開滑輪，繼續拖拽，第二滑輪又成為主滑輪。繼續轉移可疑爆物直至到達目的地。

技術資料：

外形尺寸：（長×寬×厚）210mm×75mm×40mm

滑輪直徑：φ50mm

適用繩徑：φ4~φ10mm

起吊重量：40kg

重量：700g

帶鎖住器定滑輪

帶鎖住器滑輪由掛鉤，滾輪，輪架和鎖住器組成?；喓玩i住器（牙形板）由尼龍6制作，輪架由硬鋁板制作，使用時，首先將滾輪夾板錯開，露出鎖住器，然后撥動牙形板使其與滾輪間隙變大，然后將主繩掛入輪槽內，牙形板復位，將輪板恢復原狀并用彈簧銷鎖住，起重時正向牽引主繩無妨礙，當起重到一定高度停止牽引繩子則靠起重物的自重反向拽繩而自行制動。

主鎖

在事發現場排除可疑爆物過程中在某些轉折點，不易使用撐桿來吊掛滑輪時，（如墻角處，或大面積墻體附近）將楔釘楔入墻體能將主鎖掛在楔釘孔上，主鎖可直接穿入尼龍繩做為定滑輪使用，光滑的外圓表面不會(huì )對繩索產生過大的磨損。

掛主鎖之前，手按彈簧撥桿，主鎖出現缺口再將其掛入楔釘孔內，然后鎖緊主鎖。

接桿

接桿分為兩種，一種是端部帶有兩個安裝定位針，它是連接防脫掛鉤和長搭桿之中間件，另一種是帶長槽口，它是連接錨鉤和長桿之中間件。

技術數據：

連接螺孔：M10

外廓尺寸：φ13×80（帶有長槽口） φ12×60（帶雙定位針）

線上卡塊

鋁制的鉤頭螺釘裝在帶有線槽的方塊上，調整鉤頭螺釘上的螺母可將塊卡在繩子的任何部位。鉤頭螺桿端有φ16圓環可系繩索或掛滑輪之用。

球形卡子

球形卡子是由鋁合金制成，兩個半圓形卡塊由螺桿連接，左旋卡塊縫隙加大，將尼龍繩放入其內的槽口中，然后再右旋卡塊將繩子卡住。此件與可脫繩定滑輪配合使用。當卡塊運行到定滑輪處會(huì )將可脫繩滑輪的夾板擠開，繩子自然脫落。

黏性固定板

粘性固定板是由厚度為2mm的硬鋁板制成，形狀為正方形，上有一個圓孔背面貼有不干膠，可隨意將固定板粘貼在平整干凈無多孔的表面。如墻面、天花板，門面，柜面，桌面等。板上φ15mm孔為系物之用，一塊粘貼板可做為一個固定點。

技術數據：

粘面積：90mm×90mm-30mm×30mm

重量：15g

在理想情況下固定，載荷5kg

真空吸盤

主體是由鑄鋁合金制成，橫梁正中有φ16吊環，有2個φ120mm的橡膠吸墊，中心距為200毫米。

真空吸盤必須吸附在光滑平整不透氣平面，如建筑物門，玻璃，家具，文件柜，交通工具的門，窗等。吸附前將每個吸盤上的杠桿搬起，將盤平放在吸附主體上，放下杠桿即可吸住主體。每個吸盤可作為一個著力點或固定點。

技術數據：

吸盤直徑：φ120mm

吸盤數量：2

吊環孔徑：圓φ16mm

外廓尺寸：長×寬×高：400mm×120mm×110mm

重量：0.7Kg

簸箕

在排爆現場發現有可疑零散物時，可先將其放入簸箕內用鉤繩及滑輪設施拖至目的地。

使用簸箕之前，首先用尼龍搭扣連接相關部位，疊合成簸箕形狀將主繩掛鉤掛著扣袢，使用完畢揭開尼龍搭扣又折成平板狀放入箱內。

技術數據：

內廓尺寸：長×寬×高 580mm×310mm×160mm

防脫掛鉤

防脫掛鉤是一種帶閉鎖簧的掛鉤，適用鉤掛軟包裝如可疑爆物包裹等。此掛鉤只要鉤著物體由閉鎖簧關門不可脫鉤。鉤子上有圓環，主繩掛鉤可事先掛于此。

技術數據：

外廓尺寸：大鉤135mm×80mm×12mm， 小鉤110mm×80mm×12mm。

拖拽重量55kg，吊起重量35kg

重 量：大鉤50g , 小鉤30g

錨鉤

錨鉤分為2種，三鉤形和五鉤形，鉤子有倒刺，一但錨著目標不可開脫。錨鉤上裝有圓環，在錨目標物前先將主繩掛于此，然后將鉤放在搭桿前接桿的長槽內將錨鉤送向目標,待鉤著物體后撤回搭桿。若不用搭桿可將掛有主繩的錨鉤直接拋向目標，這樣使用五鉤形的錨鉤更為方便。

技術數據：

外廓尺寸：大鉤φ65×60 小鉤φ38×50

拖物重量：大鉤5kg 小鉤 3kg

彈簧夾子

彈簧夾子是由薄鐵板制成，嘴部的鱷魚牙夾物更牢固。夾子上配有金屬線纜供牽引。

彈簧夾子主要是用于夾持布料的軟包裝物。

技術數據：

鱷夾打開尺寸：25mm

夾子長度：125mm 夾口寬度：8mm

金屬線纜直徑：φ2 金屬線纜長度：380mm 繩套尺寸：φ7

重量：70g

注意??！彈簧夾子具有鐵磁性。

多功能工具夾

多功能工具夾由三用尖咀鉗、一字改錐、十字改錐、割**、開瓶器等9個小器具組成。具有十二種功能。器具由優質合金鋼制成，刃具鋒利無比，每一器件打開使用時都能鎖緊，防止刃具在回折時造成傷情。

技術資料：

外形尺寸：（長×寬×厚）100×27×10

功能數量：12

重量：200g
