ReTWis穿墻雷達（捷克）

• 產品參數：
• 制造商：捷克 RETIA, a.s
• 型號：
• 生產/代理：

一、技術特點：

1. 對障礙物穿透性好，針對50cm磚墻，有效觀察觀察距離20m
2.軟件顯示界面友好，操作簡便
3. 可選擇背光、夜光、強光多種顯示模式，適用各種光下條件
4.采用高度耐用材料，適用惡劣環境
5.可通過安裝三腳架進行長期監控

二、產品組成：

三、應用需求：

1.刑偵、緝毒、特警技偵偵查：
  探測屋內是否有人，人數，位置信息。
2.反恐：探測建筑物內恐怖分子及人質位置。
3.國安：監控犯罪分子的活動。
4.災難救援：探測廢墟下面是否有活人。

四、工作原理:

    ReTWis利用超寬帶電磁脈沖信號對墻壁等障礙物的強穿透性，發射雷達信號穿透障礙物，然后接收人體運動在雷達信號上產生的信號反射，通過專業的雷達信號處理算法，來分析判斷建筑物內有無人員存在以及其具體位置信息，最終實現對建筑物內隱匿人員的快速探測定位的功能，幫助作戰人員選擇最佳戰機，降低行動的盲目性和人員傷亡風險。

測量空房間

• 第一道尖波形為第一面墻信號反射效應
• 空房間反射信號
• 第二道尖波形為后方墻信號反射效應

測量一個人的房間

• 第一道尖波形為第一面墻信號反射效應
• 反射信號
• 第二道尖波形為后方墻信號反射效應

比較

信號傳輸

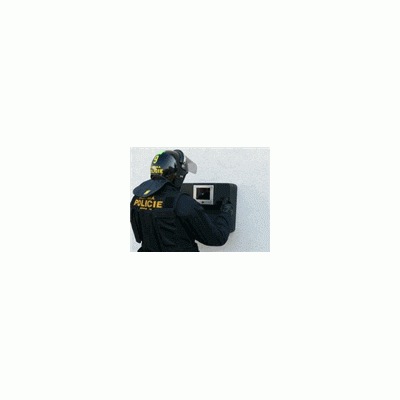

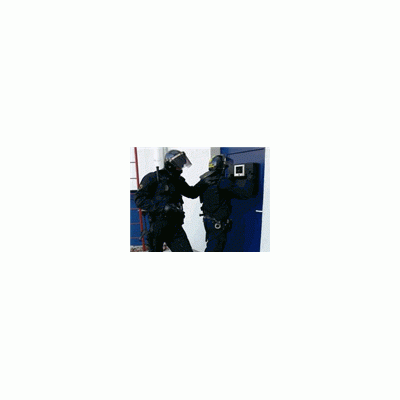

五、應用案例：

六、產品功能：

1、穿透障礙物、精準探測顯示
2、多模式多視圖顯示探測情況
3、探測畫面錄像、儲存、回放
4、后臺電腦實時掌控現場情況（選配）

1、穿透障礙物、精準探測顯示
    穿墻雷達利用電磁波穿透障礙物，能夠對障礙物后20米范圍內存在人員的數量、位置信息和運動軌跡進行準確探測和顯示。

范圍

2、多模式多視圖顯示探測情況
2.1 標準模式、綜合模式、標準陰影模式、墻面估計四種模式顯示

2.2 2D視圖、3D視圖、時域、多普勒視圖顯示

探測畫面錄像、儲存、回放

后臺電腦實時掌控現場情況（選配）

七、產品配置：
