鼎橋科技100KM高清圖傳

產品名稱

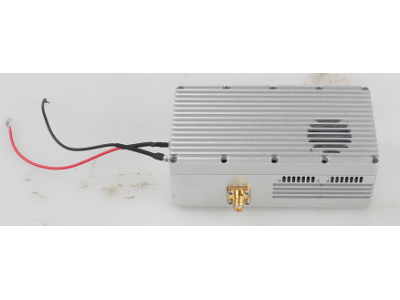

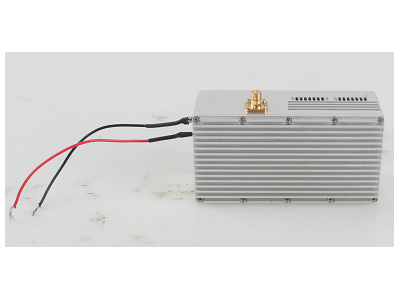

高清圖傳發射機

產品型號

DQVPT-100T

工作頻段

300~4400MHz（頻率可定制）

射頻功率

10W

調制方式

COFDM

發射機指標

碼流

2Mbps~12Mbps

信道帶寬

2/3/4/5/6/7/8MHz

時延

約280ms

壓縮格式

H.264

圖像清晰度

HD1080P ,向下兼容 1080I、720P、480P及標清

工作電壓

DC15V~36V

保護間隔

1/32,1/16,1/8，1/4

FEC

1/2，2/3，3/4，5/6，7/8

誤碼率

≤10^-6

音視頻輸入接口

標準HDMI

圖像幀率

24、50、60幀/秒，兼容其他幀率

傳輸距離

傳輸距離可達100km；

重量

約250g

產品尺寸

約156*122*36mm

產品名稱

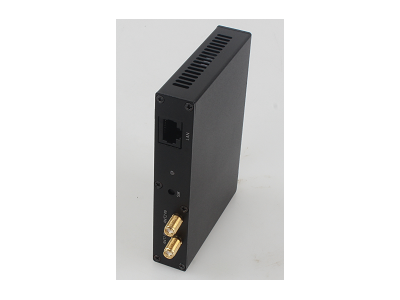

高清圖傳接收機

產品型號

DQVPT-100R

工作頻段

300MHz~860MHz（頻率可定制）

調制方式

COFDM

接收機指標

接收靈敏度

2MHz: -103dBm; 2.5MHz: -102dBm;

4MHz: 100dBm; 8MHz: -97dBm

信道帶寬

2/3/4/5/6/7/8MHz

壓縮格式

H.264

工作電壓

AC220V/DC12V

接收技術

空間分集技術

接收極化

垂直極化，雙天線接收

音視頻輸出接口

1路HDMI,1路RJ45網口

圖像幀率

24、50、60幀/秒，兼容其他幀率

圖像清晰度

HD1080P,向下兼容 1080I、720P、480P

產品尺寸

480*280*45mm,1U機箱
