• 產品參數：
• 制造商：HIYIAV海昱視
• 型號：
• 生產/代理：

搭配方案一：

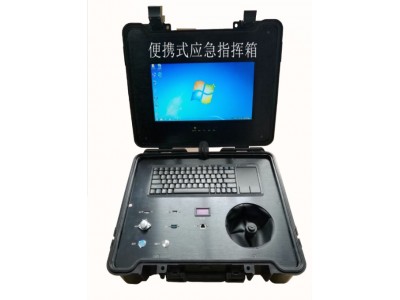

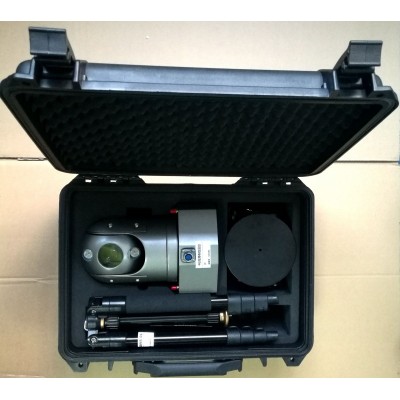

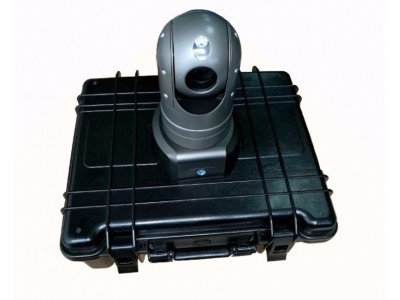

便攜式應急指揮箱+4G高清布控球

便攜式應急指揮箱+網絡(luò )數字高清1080P云臺攝像機

一、基本描述

安全注意事項

在使用本系統之前，請認真閱讀以下注意事項，以確保系統安全可靠地工作。

u      未經許可，不得拆卸產品外殼

u      通電前，請務必確認布控球機電源數據線線良好緊固

u 嚴禁帶電裝卸布控球機電源數據線

u      使用前須將電池充滿電。若電量不足，系統工作中將會(huì )產生數據/視頻不連續、不穩定等現象。

概述

微縮型的無線視頻音頻傳輸的機動指揮所。體積小、重量輕、供配電方便、攜帶便攜、功能全?？蛇M(jìn)行單兵作戰，通過此無線音視頻傳輸指揮箱能完成現場圖像、語音、數據的采集等功能，可以通過4G/WIFI/COFDM等多種無線網絡(luò )完成傳輸的需求，可擴展人臉識別系統。

功能介紹

互聯互通系統：將現場所有的通信方式融為統一一個平臺，通過專網，4G網與指揮中心融合通信系統相組網，將前指與后方互聯互通。

無線多媒體系統：采集現場的音視頻圖像傳送到指揮箱。

便攜式顯示終端：接收和顯示單兵圖傳現場采集的圖像。

4G網絡(luò )子系統：保障了現場圖像、到現場指揮中心/遠端固定指揮中心的通信鏈路問題。

技術亮點

2  解決了一些機動指揮車也無法到達現場救援的通信保障

2  體積小、重量小便于攜帶，可以使救援隊伍在災害發生的第一時間趕赴現場
展開險搶救援工作

2  實現了“單兵”應急救援的多元化，充分的動用所有的救援力量

2  支持多種供電方式

產品應用

安全生產：實現對一些高危環境下施工安全的動態監測（如電力系統的高壓線路檢修、水利部門的抗洪救災現場指揮、鐵道部門對高鐵線路的環境監測等）

軍事演練：可以快速、方便的建立起可視化指揮平臺

應急救援：可以及時采集現場的圖像、語音、數據，同時傳輸到現場指揮中心和遠端固定指揮中心，使指揮人員在最短時間里了解現場的情況、同時全面指揮和部署災害、事故現場各種救援力量，實現動態監控，確保對現場處置力量的指揮調度，從而將危機、災難的后果降至最低

二、技術指標

1.內置工業級電腦主機：

2.外置4G高清布控球機：

三、系統操作

1. 操作步驟：

2.1 充電：

使用前須使用專用充電器插入充電口（DC12V)給便攜主機充電8小時以上。

2.2 聯機：

架好升降架，放置布控球機在升降架托盤上。將10米電纜接入布控球機，鎖

緊航空頭螺絲。

線纜另一頭接入便攜主機后部航空接頭，鎖緊螺絲。

2.3 打開便攜主機蓋，逆時針旋轉總開關鑰匙接通電源。電壓顯示器上將顯示電壓

讀數。顯示器電源同步上電，LED燈顯紅色。布控球機也同步上電進行初始化

復位旋轉。

2.4  點動電腦開關，則內置電腦啟動，顯示屏LED燈顯綠色，win7系統啟動。

2.5  滑鼠移動，雙擊，進入布控球機WEB登陸界面。用戶名：admin，密碼：

a1234567。

設備主控面板圖如下：

2.6 上推搖桿，球機向上垂直轉動，圖像隨之先上采集。向下則反之。

左推搖桿，球機向右轉動，圖像隨之向右采集，向右則反之。

順時針轉動搖桿手柄，圖像拉近，反之圖像縮小。

2.7 具體球機操作見“變速球攝像機用戶手冊”。

2.8 關機順序：

2.8.1 按正常順序先關電腦（系統里關機，盡量避免直接按電腦的開關鍵）。

2.8.2 將總開關鑰匙順時針旋轉，則完成關閉總電源。合上便攜主機上蓋。

2.8.3 拆下主機箱后側拆下球機電纜，從布控球機上拆下電纜，盤繞整齊放入球機專用

箱內。
