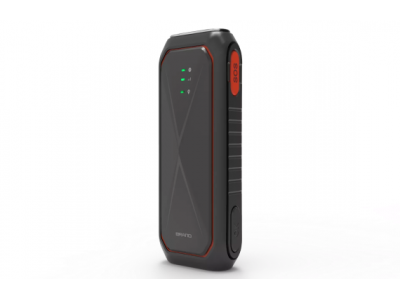

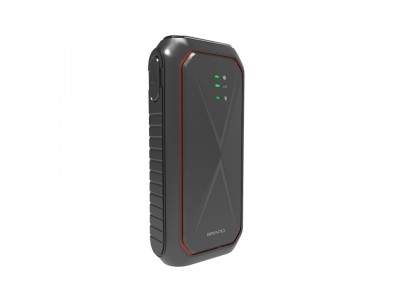

LoRa自組網北斗定位終端 北斗人員示位標PL05 Lora人員定位

參數

性能指標

室外定位RNSS參數

輸入頻點

BD2 B1、GPS L1

數據更新率

≤1Hz

首次定位時間

冷啟動時間：

≤30s（開闊地）

熱啟動時間：

≤3s

重捕獲時間：

≤2s

定位

精度

水平

≤5-10m

高程

≤10m

室內定位

僅實現區域定位

藍牙iBeacon信標（續航1年）

當終端搜索并上報藍牙信標ID，可以在后臺標識為自定義區域：如室內或危險區域

LoRa參數

通信標準及頻段

410MHz - 510MHz

視距通信距離

3km-5km（郊區/野外使用、無明顯干擾）

市區通信距離

500-1000米（市區電磁干擾大）

發射功率

>20dBm(100mW)

接收靈敏度

>-140dBm

聯網時間

<5s

其他參數

喇叭

播報工作狀態

電池容量

3000mAh

工作環境溫度

-20 ℃ - 55 ℃

工作環境濕度

15%-90%

儲存環境溫度

-20℃ - 70℃

物理特性

重量

≤125g（含背夾）

體積

長*寬*高=106mm*55mm*25mm

防護等級

IP67

傳感器

落水報警

落水后3秒內發出報警信息

慣性傳感器

識別運動狀態

指示燈說明

狀態指示燈

綠色快閃代表報平安模式；

紅色快閃代表SOS模式；

充電時綠色常亮；

充滿綠燈滅，并語音提示充電完成；

網絡(luò )指示燈

閃爍代表連接中，常亮代表已連接成功；

定位指示燈

閃爍代表定位中，常亮代表已定位成功；

省電熄滅

設備靜止60秒后，全部燈熄滅，并進入呼吸燈模式；

SOS模式下，全部燈不會(huì )熄滅，按設備狀態閃爍；

開關機鍵

長按3秒開機，長按3秒關機；

在sos狀態下，按一下取消 sos模式；

SOS鍵+開/關機鍵

在任何狀態下，按下sos鍵和開/關機鍵3秒即可開啟SOS模式；

OK鍵

在開機狀態下，按下OK鍵3秒即可開啟OK模式；

查看網絡(luò )及定位狀況

在開機狀態下，輕按一下開關機鍵，燈亮顯示網絡(luò )和定位狀況、電量情況，燈亮60秒后自動熄滅省電；

定位

優先搜索藍牙ID，定位成功通過LoRa回傳到基站；

如無藍牙定位信號，則切換為北斗定位，定位成功通過LoRa基站回傳到基站；

通過藍牙信標判定是否在室內，從而減少搜星降低耗電量；

定位頻度

默認：60秒/次；

落水后：10秒/次；

報平安：10秒/次；

頻度支持遠程修改，最快是10秒/次，最慢是24小時/次；

續航

在60秒/次的狀態下續航大于168小時；

在10秒/次的狀態下續航大于48小時；

開關機報告

開機上報后臺，并匯報電量；

當用戶手動關機或者將近沒電（3%）要關機的時候，終端先往基站發送一個關機報告；

遠程調整頻度

支持LoRa下發指令調整終端的上報頻度，包括設置電量范圍和頻度；

本地存儲

最少保存30天的軌跡點；

軌跡導出

通過（磁吸頭的）usb線鏈接電腦，并導出KML；

充電

采用磁吸充電；

動作/狀態

播報內容

長按3秒開機

提示音樂(lè )（1秒）+播報：已開啟追蹤模式

長按3秒關機

直接關機，無音樂(lè )/語音

電量低于20%

提示音樂(lè )（1秒）+播報：電量低，請及時充電

電量低于5%

提示音樂(lè )（1秒）+播報：電量低，將自動關機

長按3秒OK鍵

提示音樂(lè )（1秒）+播報：已開啟報平安模式

長按3秒SOS鍵

報警音樂(lè )（1秒）+播報：已開啟緊急救援模式

OK狀態下，按一下關機鍵

提示音樂(lè )（1秒）+播報：已關閉報平安模式

SOS狀態下，按一下關機鍵

提示音樂(lè )（1秒）+播報：已關閉緊急救援模式

人員落水

報警音樂(lè )（1秒）+播報：已開啟落水報警模式

收到平臺調位指令

提示音樂(lè )（1秒）+播報：收到平臺調位指令，請報告位置

收到平臺撤退指令

提示音樂(lè )（1秒）+播報：收到平臺撤退指令，請原路返回

充電時

提示音樂(lè )（1秒）+播報：正在充電中
