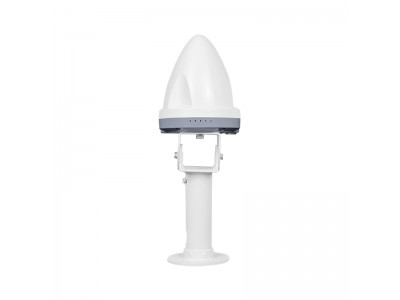

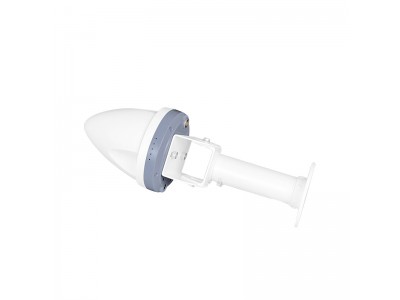

北斗三號短報文數傳+船載終端（北斗數傳終端）PD19是我司自主開發，專門為數據傳輸而研制的機型，采用天線主機一體化設計，集成了RDSS天線、射頻收發電路、功放電路、基帶電路等，集成度高、功耗低，配有專用的固定結構，安裝使用極為方便。
為適應海上、沙漠、野外等惡劣環境，北斗三號數傳/船載終端的設計充分考慮了防水、防鹽霧、防腐蝕等要求。目前已經在氣象、水利數據采集及傳輸，漁業船位監控、公安、特種車輛、救援系統中得到廣泛應用。
l 全天候的北斗雙向報文通信，以及北斗/GPS雙模定位功能
l 高集成化，收發天線和RDSS模塊集成一體
l 發射功率輸出5W
l 直徑115mm*高度160mm
l 12芯航空連接器
l 防護等級：IP67
l 數據接口：RS232（默認），可升級RS485/RS422
l 協議版本： 北斗三代通用一體機擴展協議V1.0
l 單次通信支持最長1000個漢字（由北斗IC卡等級決定）
l 可拓展藍牙與4G功能
l 顏色：白色（默認）
l 漁船船位監控和救援終端
l 氣象、水利、地質、石油等數據傳輸終端
l 船載終端
l 北斗基站
l 北斗采集端
|
|
指標 |
參數 |
|
RDSS接收 |
射頻輸入頻率 |
S：2491.75±8.16MHz |
|
接收靈敏度 |
≥-130dBm（8Kbps） |
|
|
≥-127.5dBm（16Kbps） |
||
|
≥-123.8dBm（24Kbps） |
||
|
跟蹤靈敏度 |
≥-145dBm |
|
|
接收誤碼率 |
≤1×10-5 |
|
|
接收通道數 |
≥14 |
|
|
首次捕獲時間 |
≤2秒（95%，衛星信號中斷 30s） |
|
|
失鎖重捕時間 |
≤1秒 |
|
|
接收波束個數 |
≥ 14 個 |
|
|
通道測量誤差 |
≤5ns（1σ） |
|
|
雙向零值 |
1ms±5ns |
|
|
RDSS發射 |
射頻輸出頻率 |
Lf1：1614.26±4.08MHz |
|
Lf2：1618.34±4.08MHz |
||
|
發射功率 |
37.0dBm±0.5dB（VCCPA=5.2V） |
|
|
發射EIRP |
≥4dBW |
|
|
發射時間同步精度 |
≤5ns（1σ） |
|
|
發射信號頻率穩定度 |
≤5×10-7 |
|
|
調制相位誤差 |
≤3° |
|
|
載波抑制 |
≥30dBc |
|
|
發射能力 |
具備全天候的北斗雙向報文通信，單次通信具備1000個漢字（視乎北斗卡） |
|
|
協議版本 |
北斗用戶機數據接口協議2.1版 |
|
|
RNSS |
接收頻率 |
北斗三代新信號體制 BDS B1I、B1C；具備多系統定位：BDS B1I、B1C/GPS L1/GLonASS L1； |
|
接收頻點 |
B1I：1561.098±2.046MHz |
|
|
定位精度 |
水平≤5m，高程≤10m（95%，VDOP，HDOP≤4）； |
|
|
首次定位時間 |
冷啟動≤45s，熱啟動≤5s |
|
|
測速精度 |
0.2m/s（1σ） |
|
|
定時精度 |
≤200ns |
|
|
協議版本 |
NMEA0183，兼容北斗 |
|
|
藍牙 （選配） |
固件版本 |
4.0以上 |
|
發射功率 |
可調 |
|
|
4G （選配） |
通信頻段 |
LTE FDD Band 1,3,5,8 |
|
LTE TDD Band 34,39,40,41 |
|
參數 |
符號 |
最小 |
標準 |
最大 |
單位 |
條件 |
|
供電電壓 |
VCC |
9 |
12 |
36 |
V |
測試線纜輸入端 |
|
單接收電流 |
IRX |
100 |
106 |
110 |
mA |
12V供電，5米測試線纜 |
|
發射開電流 |
ITX |
1.1 |
1.2 |
1.3 |
A |
12V供電，5米測試線纜 |
*該測試條件均在常溫25°C環境下；
*功放為突發工作模塊，無數據發射時，為單接收電流，只有數據發射時才有大電流通過，電源必須滿足大于20W的供電能力。
|
參數 |
最小 |
標準 |
最大 |
單位 |
|
工作溫度 |
-25 |
25 |
70 |
°C |
|
存儲溫度 |
-40 |
25 |
85 |
°C |
終端帶有側面出燈5個，定義參考下表
|
功能 |
顏色 |
定義 |
|
電源 |
綠色 |
設備上電亮起 |
|
定位 |
三色 |
紅色代表信號弱，藍色代表信號一般，綠色代表已定位 |
|
信號 |
三色 |
紅色代表信號弱，藍色代表信號一般，綠色代表信號強 |
|
通信 |
綠色 |
亮起1秒代表北斗發送短報文，可拓展為4G狀態燈 |
|
功能 |
綠色 |
預留，可拓展為藍牙連接燈 |
