遠程供水系統 RFS10000

• 產品參數：
• 制造商：北京凌天
• 型號：RFS10000
• 生產/代理：

一、系統總體描述

遠程供水系統由 1 輛泵浦消防車和 2 輛水帶敷設消防車組成，供水主管線采用 300mm 大口徑消防水帶。

可將 4000m 以內的水源，以≥220L/s 的流量輸送到火災現場，同時具備城市排澇功能。

二、系統主要性能指標
1、供水流量：≥220L/s
2、供水距離：≤4000m
3、供水泵組出口壓力：≥0.9MPa
4、吸水高度：≤15m
5、連續工作時間：15 天
6、工作溫度：-25℃ ～ +46℃

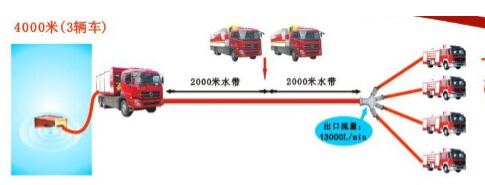

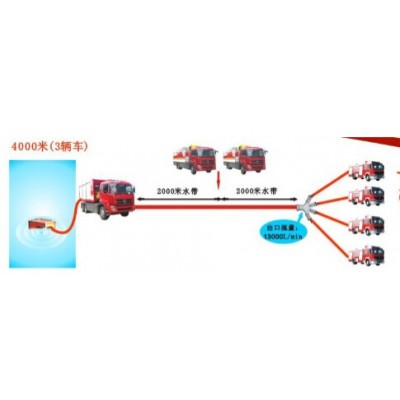

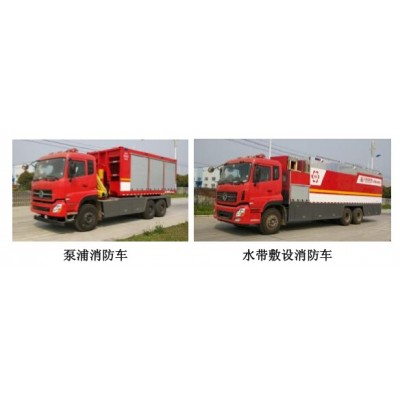

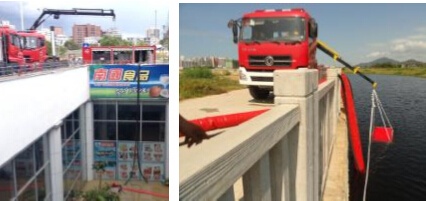

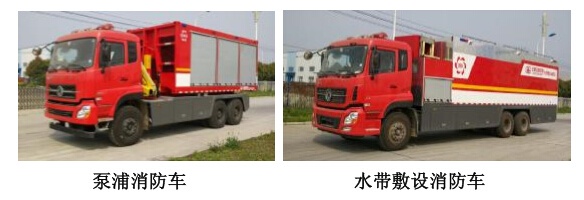

三、泵浦消防車（1 輛）
每輛泵浦消防車分別由底盤、上裝、拉臂鉤、大流量泵站單元、

吊臂系統等五部分組成。
1、底盤
1.1 底盤：德國 MAN TGS 26.360
1.2 驅動方式：6×4
1.3 發動機最大功率: 360 馬力，柴油，直噴渦輪增壓，水冷。
1.4 轉向：方向盤左置，液壓助力轉向，方向盤高度和傾角可調，帶方向盤鎖。
1.5 最高車速：140 公里/小時
1.6 制動：原裝 MAN BrakeMatic 電子制動系統（EBS）含防抱死制動系統（ABS），雙管路制動系統，前橋盤式制動，后橋盤式制動，加熱式空氣干燥器，輔助制動器為發動機排氣閥制動+發動機排氣制
動。
1.7 排放：國 4 排放標準。
1.8 其他設備：近光燈、遠光燈、前后霧燈、倒車燈、轉向燈、駕駛室頂部警燈安裝預留、上下及傾角液壓可調方向盤、剎車自動調整裝置、倒車告警響號、前擋泥板、前下防護杠、鋼制保險杠帶一個牽引銷、后拖鉤一個為 ROCKINGER SK5、燃油系統油水分離器、剎車系統空氣干燥器、20 米帶氣壓表輪胎充氣軟管、警示三角板、急救包、輪胎墊木、2 把備用鑰匙、千斤頂、隨車工具、中文司機使用手冊等等。

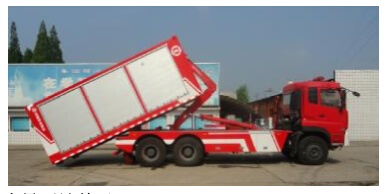

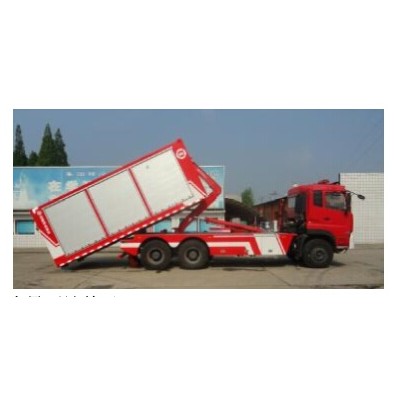

2、拉臂鉤
2.1 采用液壓驅動，發動機取力，自裝卸能力≥14000kg，裝載卸載時間≤60s，拉臂鉤即使在卡車和貨箱成 15-18 度的情況下，仍然可以鉤拉貨箱。
2.2 可滿足集裝箱的整體自裝卸需要，吊卸平穩、安全可靠、速度快、操作維護方便，駕駛室內或外有一套操縱系統。

3、大流量泵站單元

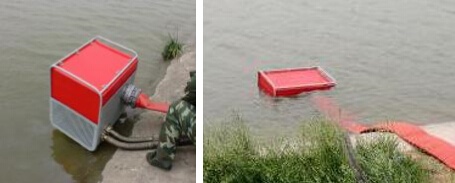

3.1.3 抽水泵組通過浮筒，可漂浮在水面上并五面吸水，每個吸水面由過濾防護網包裹，堵塞后用濾網清理工具可快速清理

3.2 加壓泵組
3.2.1 采用康明斯柴油發動機，增壓中冷。管道均采用不銹鋼材
質，防腐蝕，加壓泵出口流量：220L/S。
3.2.2 加壓消防泵
采用優質高效全密封、無泄漏、耐腐蝕消防泵，額定流量：220L/S，最大出口壓力≥0.9MPa，末端出口壓力≥0.6MPa。
3.3 控制系統
控制系統采用 PLC 可編程邏輯控制器，可 根據運行情況自動或手動調節增壓泵的進壓和排壓，保證泵組的自動運行，所有儀表的顯示值采用中國計量標準，能實時顯示轉速、壓力、流量等參數。 具備工況監控、報警、過載保護等功能，1 人既可完成操作。
4、吊臂系統
原裝進口吊臂。最大水平伸縮距離 6.43m，最遠端起吊重量≥500kg，帶卷揚功能。

四、水帶敷設消防車（2 輛）
水帶敷設消防車分別由底盤、水帶收卷機頭、水帶箱、水帶等組
成。
1、底盤
1.1 底盤：德國 MAN TGS 26.360 消防車專用底盤。
1.2 驅動方式：6×4
1.3 發動機最大功率: 360 馬力，柴油，直噴渦輪增壓，水冷。
1.4 轉向：方向盤左置，液壓助力轉向，方向盤高度和傾角可調，帶方向盤鎖。
1.5 最高車速：140 公里/小時

1.6 制動：原裝 MAN BrakeMatic 電子制動系統（EBS）含防抱死制動系統（ABS），雙管路制動系統，前橋盤式制動，后橋盤式制動，加熱式空氣干燥器，輔助制動器為發動機排氣閥制動+發動機排氣制
動。
1.7 排放：國 4 排放標準。
1.8 其他設備：近光燈、遠光燈、前后霧燈、倒車燈、轉向燈、駕駛室頂部警燈安裝預留、上下及傾角液壓可調方向盤、剎車自動調整裝置、倒車告警響號、前擋泥板、前下防護杠、鋼制保險杠帶一個牽引銷、后拖鉤一個為 ROCKINGER SK5、燃油系統油水分離器、剎車系統空氣干燥器、20 米帶氣壓表輪胎充氣軟管、警示三角板、急救包、輪胎墊木、2 把備用鑰匙、千斤頂、隨車工具、中文司機使用手冊等等。
2、水帶收卷機頭

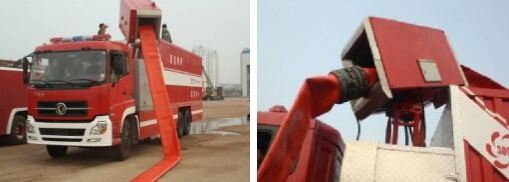

2.1 收卷機頭平時處于臥倒狀態，工作時機頭舉升，并旋轉至與車輛行駛方向成一定角度。
該裝置可自動將地面上帶接口的 DN300 口徑水帶在人工輔助下整齊地收入到水帶集裝箱中，水帶收卷速度設置多個檔位，可根據實際狀況選擇合適檔位收卷。
2.2配置水帶清洗裝置一套，在水帶通過收卷機頭進入水帶箱前，對水帶自動進行清洗，流量 20L/min；壓力 10MPa，保持水帶清潔

3、水帶箱
