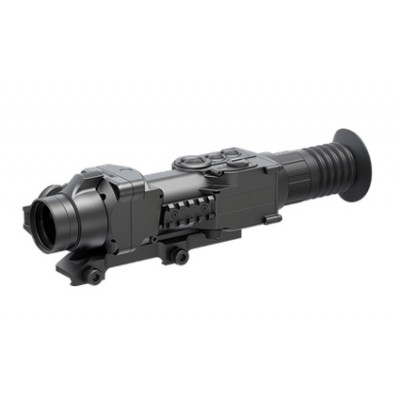

XD38A 熱成像瞄準鏡

• 產品參數：
• 制造商：國產
• 型號：
• 生產/代理：

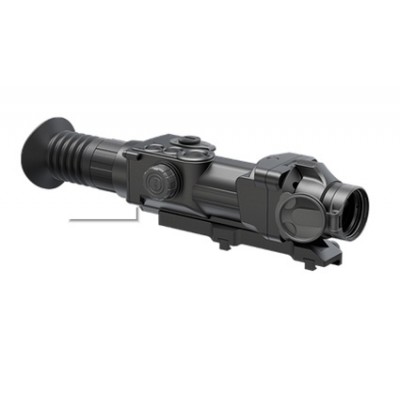

結構圖解

1. 電源開關鍵 ON/OFF： 短按開機，長按關機。

2. 刷屏CAL：短按

3. 模式鍵 MODE：第1次短按，激活2Ｘ電子變焦。第2次按，激活４X電子變焦。第3次按，關閉數碼變焦。

4. 電池艙鈕

5. 目鏡調焦環

6. 目鏡內部聚焦

7. 物鏡

8. 物鏡蓋

9. 控制鍵： 旋轉后出現亮度調整。短按后可在切換亮度和對比度，以及電子變焦。短按后旋轉，顯示對比度調整。還可以進行電子變焦。長按進入菜單。

10. 視頻輸出口/外部電源接口

11. 外部韋弗導軌

12. 支架

視頻線纜/外部電源線：

13. 連接插座

14. 視頻輸出接口

15. 外部電源接口

遙控按鈕：

16. 開關“ON”

17. 刷屏“CAL”

18. 電子變焦“ZOOM”

二．特點和參數

1. 主要特點

瞄準線型號可選

Apex產品瞄準線以電子圖標形式顯示在屏幕上，并將永久存在于射擊目標圖像面板中。內置10種不同形狀的瞄準鏡線可供選擇，顏色可實現黑白轉換。



3種歸零數據記錄

Apex系列瞄準鏡可存儲3種不同距離著彈點的位置（或不同武器型號及彈藥類型），用戶可根據需要選擇最佳的瞄準線類型。

“圖中圖”功能

用戶在使用“圖中圖”功能時，可在顯示屏幕上設置包含2X放大觀測目標及瞄準線的小圖像，以便更清晰具體的觀察目標，小圖像的其他區域（具體瞄準圖框）位于屏幕瞄準線的上方。圖中圖僅占據整個屏幕的1/10，不會(huì )影響用戶的整體觀測效果。



保護性超長出瞳距離

Apex熱像瞄準鏡帶67毫米超長出瞳距離設計，在同類型產品中為最佳出瞳距離。出瞳距離越長，對產品的損壞就越小，特別是在使用后座力大的武器時，尤為重要。

顯示屏關閉功能

Apex瞄準鏡有顯示屏關閉功能，防止用戶在短暫休息時因為產品目鏡漏光而暴露，當顯示屏幕關閉時，后臺應用程序不受影響，方便瞬間激活機器。



全防水機身

Apex瞄準鏡具有IPX7（IEC 60529標準）防水等級，可在阻擋強陣雨的侵襲，如遇突發情況機器短暫入水中，亦不會(huì )影響使用。

歸零凍結功能

相比Pulsar數碼瞄準鏡的“一鍵歸零”功能，Apex沿用更加便利的歸零凍結功能。在歸零射擊完成后，Apex會(huì )將射擊目標的框架及著彈點的瞄準線信息記錄，無需一直固定武器。



不同校準模式

Apex瞄準鏡有3種校準模式可選：手動靜音模式（M）,自動模式（A）及半自動模式（H）。A模式為機器自動校準，無需用戶調節，H模式指用戶根據圖像效果決定是否需要調節至最理想畫面，調節按鍵為”CAL”鍵，而M模式則需在蓋上物鏡的前提下，用戶開啟”CAL”鍵即可。其中M模式特別推薦給打獵的用戶，因M為靜音模式。

工作模式

Apex有3種工作模式可選，每種模式在不同條件下可出色發揮：”超強模式”模式（加強對比），”森林模式”（低對比），和”辨認模式”（提高對熱對象細節的呈現效果）。



各種溫度條件下可用 （-25℃至+50℃）

產品內置防起霧抗凍OLED顯示屏， 在零下天氣條件或大霧天氣下，圖像依舊清晰生動，不會(huì )影響使用效果。

外接電源

為延長產品使用時間，用戶可配備外接電源包（如PULSAR EPS3/EPS5），如遇大霧天氣，可直接將電源包放入口袋內。



視頻輸出

Apex熱像瞄準鏡帶視頻輸出接口，外接錄像設備可實現實時攝錄。

無線遠程遙控

用戶可用無線遠程遙控開啟瞄準鏡基本功能，更加便捷。



可接導軌

在產品底部有孔位，可根據用戶需求（如武器類型，射擊者的體型）安裝導軌，并設置最佳的導軌方向。

2. 參數

電子元件
探測器分辨率	384x288
幀頻，Hz	50
顯示器類型	OLED
顯示器分辨率， 像素	640x48

瞄準光線
瞄準線類型	電子瞄準線形狀可變
水平/ 垂直，1 點擊 mm@100m	40/ 40
瞄準光線， 點擊數量 水平/ 垂直，mm@100m	8000/ 8000

光學性能
放大倍率，x	1,5x ... 3x
數碼變焦， x	2倍數碼變焦
物鏡	F38/1.2
視場角度， °，水平/垂直	14,4x10,8
出瞳距離，毫米	67
屈光度調校， 屈光度	- 4…+ 3,5
最小聚焦距離， 米	5

可視距離
探測距離，米 （全身靶目標大小，1,7*0,5 米·）	950

外觀和使用
防護等級（按照 IEC 60529標準）	IPX7
帶遠程遙控	無線
裝在有膛線的武器上抗沖擊性（E0 容許值），焦耳	6000
可使用溫度范圍，°С	-25 ... +50
尺寸， 毫米	335x80x75
重量 （不帶電池）， 公斤	0,6

電源
電源電壓, V	4 ÷ 6
電池類型	2xCR123A
外接電源	DC 8,4 ÷ 15

三．菜單圖標代表的含義

四．操作指導

電池安裝

順時針旋轉電池艙按鈕到打開位置。

安裝兩個CR123A電池，安裝電池蓋，逆時針旋轉，電池蓋閉合。

電池充電水平顯示在橫條上。充滿電后，電量橫條會(huì )閃動。

外接電源

N850/N870可以使用直流外接電源（2.1mm接口類型），穩定電壓9V到15V（最大消費功率3W），或者12V車輛插座。 外接電源可以連接到機身底側的按鈕（10）.注意外部電源中央接口需要有“+”標記。接通外接電源后，設備優先使用外部電源，自動中斷使用電池。

手動刷屏模式（M）

需要閉合目鏡蓋。

開機后，按住控制鍵控制鍵（9）兩秒進入菜單。

旋轉控制鍵選擇CAL。按控制鍵。

旋轉控制鍵選擇模式M。按控制鍵確認。長按控制鍵兩秒可以自動關閉。

按CAL來刷屏。圖像會(huì )靜止1-2秒。然后打開目鏡蓋。刷屏結束。

如果發現圖像有小瑕疵，請重新刷屏。

半自動刷屏模式（H）

開機后，打開目鏡蓋。

按控制鍵（9）兩秒后進入菜單。

旋轉控制鍵選擇CAL。按控制鍵。

旋轉控制鍵來選擇CAL進行刷屏。圖像會(huì )靜止1-2秒。會(huì )聽到快門的聲音。刷屏結束。

全自動刷屏模式（A）

全自動刷屏模式下，熱成像會(huì )根據自身的算法來刷屏。探測器會(huì )自動關閉。

聚焦和圖像亮度調整

打開目鏡蓋（8）

通過旋轉目鏡調焦環（5）可以調整焦距，圖像變得清晰。旋轉控制鍵（9）可以調整亮度。亮度有0-20個等級。

按控制鍵（9）也可以對比度。

歸零設置

 A．一次射擊歸零

將X38A平穩的安裝在槍支上， 選擇100米處的目標距離，調整圖像至最佳。

 使用機械瞄瞄準目標。射擊一次，如果彈著點不能和瞄準點一致，按控制鍵（9）進入菜單M2 ，找到“歸零”圖標。

紅色校正輔助十字線（C） 出現在顯示屏中間。在圖標的右側出現垂直箭頭，并且和校正輔助十字線（C）協同作用。

旋轉控制鍵（9），把十字劃分線與瞄準點對齊，垂直或者水平移動輔助校正線。直到校正輔助十字線（C）和瞄準點重合在一起（P）。

在移動方向之間切換，短按控制鍵（9），會(huì )聽到卡塔聲。垂直線會(huì )出現在圖標旁邊。

注意：校正輔助十字線只在限制框內移動：咔嚓值200，水平卡塔值（+100/-100），垂直卡塔值（+100/-100）.

長按控制鍵可以關閉“歸零”次級菜單，按“Ok”確認操作成功。十字劃分線將和彈著點對準。請注意：在關機之前一定要保存歸零設置，否則歸零設置將會(huì )丟失。

再射擊一次，彈著點和瞄準點就會(huì )對準。 這次設置的歸零可以存儲在槍支瞄準鏡中并可以編號。如果用另外一個武器，可以設置另外一個歸零，然后存儲并編號。

B．快速“凍結”歸零

在使用此功能之前， 請射擊一次。

在次級M2菜單中選擇“凍結”功能

槍支瞄準鏡將會(huì )允許用戶按任何鍵（包括無線控制上的鍵），在30秒內來“凍結（記錄）”圖像。 帶有校正輔助十字的限制框將出現在屏幕上。

注意：在圖像被凍結（記錄）”后， 就沒有必要再瞄準目標了。

旋轉控制鍵，在限制框內移動校正輔助十字直到和彈著點重合。



短按控制鍵可以改變校正輔助十字的方向（垂直或者水平）。長按控制鍵可以保存歸零設置并關閉菜單。

輕按出現在十字坐標軸前面的“OK”，確認保存了設置。

在按鈕關閉之后，圖像回歸到正常。

菜單操作

長按控制鍵進入菜單。旋轉控制鍵能瀏覽菜單。

短按控制鍵：進入菜單選項，選擇菜單中選項，進入下一菜單。

長按控制鍵：關閉菜單。無操作10秒后會(huì )自動關閉。

視屏輸出選擇

 開機后，圖像將會(huì )出現在外部設備上。請確認外部設備在A(yíng)V模式上。

無線遙控

無線遙控也有開機（16），刷屏（17）和數碼變焦等功能（18）.

壞點像素修正

當操作熱成像時，圖像上會(huì )出現一些可見的像素壞點。

長按控制鍵（9）兩秒能進入菜單。

旋轉控制鍵（9），選擇，然后按控制鍵。

在彈出菜單中選擇圖標X，然后按控制鍵。

X會(huì )出現在顯示屏中央。坐標（X；Y）會(huì )出現在彈出對話框中。

旋轉控制鍵把X和壞點像素對齊，對齊后壞點像素就會(huì )消失。

短按控制鍵可以旋轉X的方向，從水平到垂直。

在X和壞點像素對齊之后，按MODE（3）來修復壞點像素。

在像素修復成功后，會(huì )出現“OK”

返回默認像素模式

如果想回到默認像素模式（回復所有修復過的像素），選擇彈出對話框里邊的圖標，然后按控制鍵。

圖標右邊出現“Yes”或者“No”。選擇“yes。

五．日常維護

機身的金屬和塑料表面需要防塵，防潮，需要用柔軟的布子清潔槍支瞄準鏡。

用無油的溶劑清潔電池艙里的電池接觸點。

在使用之前，請確認支架已經按照說明安裝好。

用后需要關掉瞄準鏡。

不能浸入水中。

不可以自己拆卸瞄準鏡進行修理，此類行為會(huì )導致保質期失效。

有必要時，才可以清潔鏡片表面。

可以在各種溫度環境中使用，但如果儀器被從外部較冷的環境帶入室內時，需要放置3-4個小時后，才可以開機。這樣做是為了防止鏡片產生水汽。

為保證可靠的性能，需要進行有規律的檢查。

長時間不用時，需要把電池取出。

電池不可以暴露在過熱的環境中（陽光，火等）。
