水帶清洗晾曬收卷裝置

• 產品參數：
• 制造商：大兵
• 型號：
• 生產/代理：

環保式小型消防水帶清洗晾曬裝置系統分為水帶自動清洗裝置和水帶自動晾曬收卷裝置。配套設施包含：防護房、高壓槍清洗裝置。

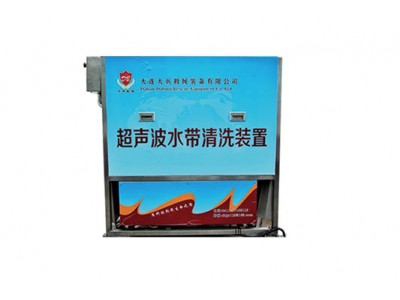

超聲波水帶自動清洗裝置，由高壓清洗裝置、毛刷、超聲波發生器、驅動電機、輸送電機等組成，利用高壓水射流、軟體清洗和超聲波清洗的機理及特點，將3種方法有機結合，清洗后的水帶會(huì )去除表面殘留有毒物質和粉塵等 雜質。采用一鍵操控模式，方便使用者操控儀器。通過采集并建立的數據庫，針對污染程度不同的水帶，自動控制水帶的清洗速度與清洗功率，保證清洗效果同時，提高清洗效率。裝置進、出水口采用防脫免扎接口，便于進水管及排水管的 連接，同時具備防脫功能，提高了設備穩定性。將清洗過后的污水排入裝有過濾 網、碳棒濾等的污水收集箱，實現對污水的二次處理。

電源電壓：AC380V 50Hz

功率：≥1.3kW

清洗能力：≥3 條/次（65 / 80 水帶）

控制方式： PLC 自動控制

人機界面：觸摸屏

度控制器：臺達變頻器

速度控驅動方式：減速電機

清洗方式：高壓水射流、軟體清洗和超聲波

加熱功率：≥3kW

毛刷功率：≥0.3kW

超聲波發生器功率：≥2.8kW

清洗速度：≤20 米水帶/16min

環境溫度：0-40℃

工作水溫： 0-60℃

地面傾斜度≤2°

地面平面度要求≤5mm

水帶自動晾曬、收卷裝置由驅動電機、電葫蘆升降裝置、收卷機構、控制柜、操作面板等組成。本裝置選用歐姆龍PLC及人機交互界面進行控制和操作，集自動和手動于一體，通過觸摸屏可以進行一鍵啟動和停止，實時監控設備運行情況，采用 X、Y 雙軸移動機械臂對水帶掛鉤組進行抓取、移動，實現多工位水帶晾曬。 采取電伺服控制技術，通過機械手對水帶掛鉤組進行抓取，自動完成水帶從晾曬 工位到收卷機構的移動。采用 PLC 控制，利用自有的數據庫系統，自動完成消防水帶的晾曬和收卷工作。

設備外形尺寸（長 X 寬 X 高）： 約2700mm×900mm×1500mm

電源電壓：?jiǎn)蜗?/span> 220V 50Hz

控制方式：工業控制器自動控制

人機界面：觸摸屏

控制器：臺達

功率：≥0.36kW

晾曬能力：≥18 條/次

升降高度：13±0.5m

凈掛載能力：≥300kg

收卷方式：掛鉤組

控制方式：PLC 自動控制

提升/下降 單卷水帶所用時間:≤58s

收卷單卷水帶所需時間（20m長水帶）:≤46s

可以晾曬水帶規格:直徑φ65mm、直徑φ80mm (水帶長度≤20m)

配套設施：

水帶晾曬收卷裝置防護房主框架為方管焊接的鋼結構，棚頂和防護罩為透明耐力板，整個裝置總體尺寸可根據場地實際大小定制。同時，防護房?jì)炔吭O有具備PID溫控功能的加熱裝置，可以按照設定值對防護房?jì)炔凯h(huán)境溫度進行調整，對晾曬中的水帶氣動烘干的作用。防護房采用鋼結構設計，設計堅固耐用，最大可抵御8級風力。整體造型美觀，透明度高、可觀測性強。

高度：≥12米

材料：鋼結構框架制作

電源電壓：AC220 50Hz

總功率：≤2KW

最大耐風：≥8級

透光率：≥85%

最大承重：1.5噸±0.1噸

高壓槍清洗裝置用于清洗水帶、個人防護裝備表面殘留物質。采用壓縮空氣提供動力源，通過高壓槍所產生的高壓水射流對水帶、個人防護裝備進行快速有效清洗。

設備外形尺寸（長X寬X高）：1200mm×650mm×340mm

重量：≤40kg

工作電壓：?jiǎn)蜗?/span>220V  50Hz

輸入功率：≥1.8kW

工作壓力：≥8MPa

最大壓力：12MPa

流量：≥10L/min

額定壓力范圍:  2.5-25MPa

水管長度:≥10m

該系統的應用使水帶的清洗快速高效，實現了消防水帶清洗晾曬過程的機械化、自動化、環?；?，大幅降低了消防官兵的工作強度。

超聲波水帶自動清洗裝置，由高壓清洗裝置、毛刷、超聲波發生器、驅動電機、輸送電機、加熱器等組成，利用高壓水射流、軟體清洗和超聲波清洗的機理 及特點，將 3 種方法有機結合，清洗后的水帶會(huì )去除表面殘留有毒物質和粉塵等 雜質。采用一鍵操控模式，方便使用者操控儀器。通過采集并建立的數據庫，針 對污染程度不同的水帶，自動控制水帶的清洗速度與清洗功率，保證清洗效果同 時，提高清洗效率。裝置進、出水口采用防脫免扎接口，便于進水管及排水管的 連接，同時具備防脫功能，提高了設備穩定性。將清洗過后的污水排入裝有過濾 網、碳棒濾等的污水收集箱，實現對污水的二次處理。

 水帶自動晾曬、收卷裝置由驅動電機、電葫蘆升降裝置、收卷機構、控制柜、操作面板等組成。本裝置選用歐姆龍 PLC 及人機交互界面進行控制和操作，集自 動和手動于一體，通過觸摸屏可以進行一鍵啟動和停止，實時監控設備運行情況。采用 X、Y 雙軸移動機械臂對水帶掛鉤組進行抓取、移動，實現多工位水帶晾曬。 采取電伺服控制技術，通過機械手對水帶掛鉤組進行抓取，自動完成水帶從晾曬 工位到收卷機構的移動。采用 PLC 控制，利用自有的數據庫系統，自動完成消防 水帶的晾曬和收卷工作。水帶晾曬機構可在各消防基地，各級消防編隊日常辦公 樓墻壁側或訓練塔側端安防。平時消防水帶清洗后，沒有專門地點進行水帶晾曬， 多數就近鋪在操場上，影響平時休息運動，晾曬后干燥程度無法保證。使用水帶 晾曬機構，占用極小的空間，利用高空空間懸掛水帶，充分風干水帶多余水分， 且不會(huì )占用多少地面空間。在晾曬完畢后，干燥的水帶由收卷機構進行收卷 。
