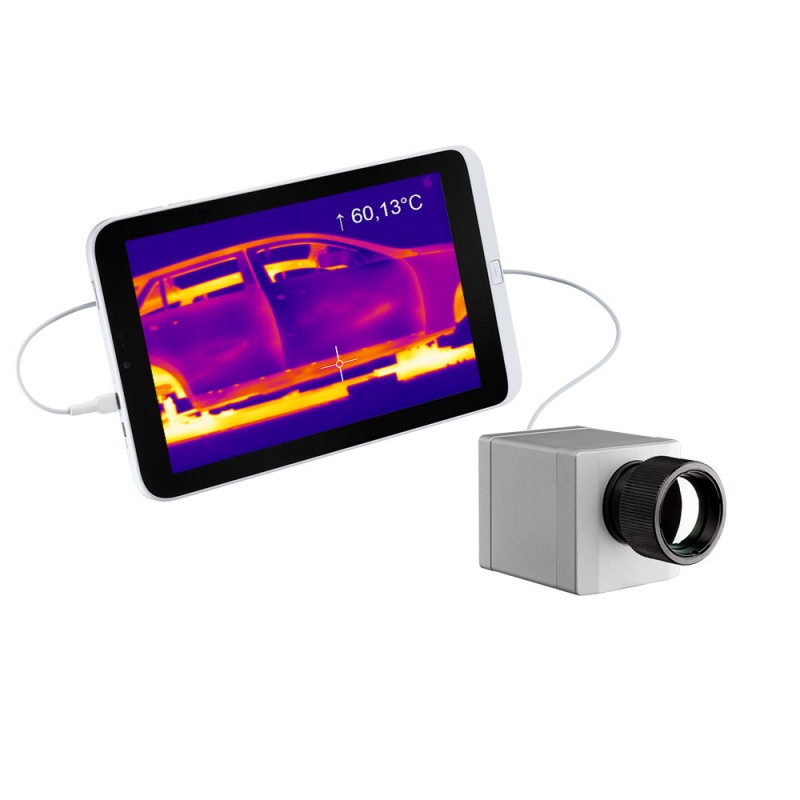

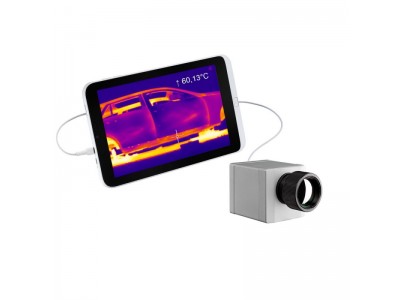

optris PI 160 紅外熱像儀

• 產品參數：
• 制造商：optris PI 160 紅外熱像儀
• 型號：
• 生產/代理：

optris PI 160 紅外熱像儀是屢獲殊榮的歐普士 PI系列的基本型號。它可在1.5毫米尺寸的物體上準確測量，由于120Hz的測量速度，非常適合于研究和開發，測試站和過程自動化以及完成便攜式測量任務。

PI 160高速紅外熱像儀的標準版本提供為-20℃至900℃，其可以任選擴展到1500℃的溫度范圍。它有四種不同鏡頭可以選擇，并且提供一個標準的熱分析軟件。 optris PI Connect軟件提供的視頻和快照記錄，豐富的分析，模式（離線，在線），并配有集成的線掃描相機功能。

主要參數

溫度量程： -20°C ~ 900°C（可擴展至 1500 °C）

光譜范圍： 7.5 ~ 13 μm

幀率： 120 Hz

optris PI 160的技術參數

供貨范圍：

USB攝像頭包括 1個鏡頭，
USB 電纜（1 m）,
三腳架，
包括端子塊的PIF電纜（1 m），
歐普士PI Connect軟件包
鋁箱

探測器： （ FPA，未冷卻）（25 μm x 25 μm）

光學分辨率： 160 x 120 像素

光譜范圍： 7.5 - 13 μm

溫度量程（通過設置鍵或軟件測量）：

-20°C...100°C
0°C...250°C
150°C...900°C,
擴展量程： 200°C...1500°C （可選配）1)

幀率：120 Hz

光學分辨率：
6° x 5° FOV / f = 35.5 mm 或
23° x 17° FOV / f = 10 mm 或
41° x 31° FOV / f = 5.7 mm 或
72° x 52° FOV / f = 3.3 mm

熱敏感度（噪聲等效溫差）：

0.08 K with 23° x 17° FOV / F = 0.8
0.3 K with 6° x 5° FOV / F = 1.6
0.1 K with 41° x 31° FOV and 72° x 52° FOV / F = 1

精度： ±2 °C 或 ±2 %

PC接口： USB 2.0

過程接口（PIF）:
標準過程接口： 0-10 V輸入，數字輸入（Max24V），0-10 V輸出
工業過程接口： 2x0-10 V輸入，數字輸入（Max 24V），3x 0-10V輸出，3x繼電器（0-30 V / 400 mA），故障安全繼電

環境溫度： 0°C...50°C

存儲溫度： -40°C...70°C

相對濕度： 20~80%，不結露

外殼（尺寸/額定值）： 46 mm x 56 mm x 90 mm / IP 67（NEMA 4）

重量： 195 g，包括鏡頭

沖擊/震動： 25G，IEC 68-2-29 / 2G，IEC 68-2-6

三角架安裝：1 / 4-20 UNC

電源：USB供電

零件編號： 光學分辨率/幀率

OPTPI16: 160 x 120 像素 / 120 Hz

1) 額外的測量范圍不適用于72°HFOV光學元件

optris PI 160的應用領域

只要要求區域的溫度測量，并且高溫測溫儀的單點測量不再充分，則使用optris PI 160紅外熱像儀。

到目前為止，許多行業的測量領域是不可或缺的：汽車行業，塑料生產和太陽能行業都在使用它。

因此，紅外熱像儀適用于汽車外部部件的預生產運行，由于需要確保的特定溫度范圍，需要穩定的監測。提供的溫度監測從根本上有助于減少生產短缺。

在塑料工業的注射成型過程中， Optris PI 160熱像儀用于在鑄件開放期間的溫度測量，以在可能的熱點或冷點中進行溫度調節。在另一種塑料工藝中，制造聚對苯二甲酸乙二醇酯瓶，同樣監測注射成型部件。

紅外熱像儀在太陽能電池功能控制期間檢測到熱點，使其在太陽能行業中不可或缺。在光伏行業，紅外熱像儀可以在太陽能電池組件焊接過程中提供即時的質量控制。

在電路板的功能測試中，幾乎安裝在每個電子設備中，它可以確保長久性監測熱行為，而不會影響測量對象。因此，大多數時間指向缺陷的加熱觸點顯而易見。
