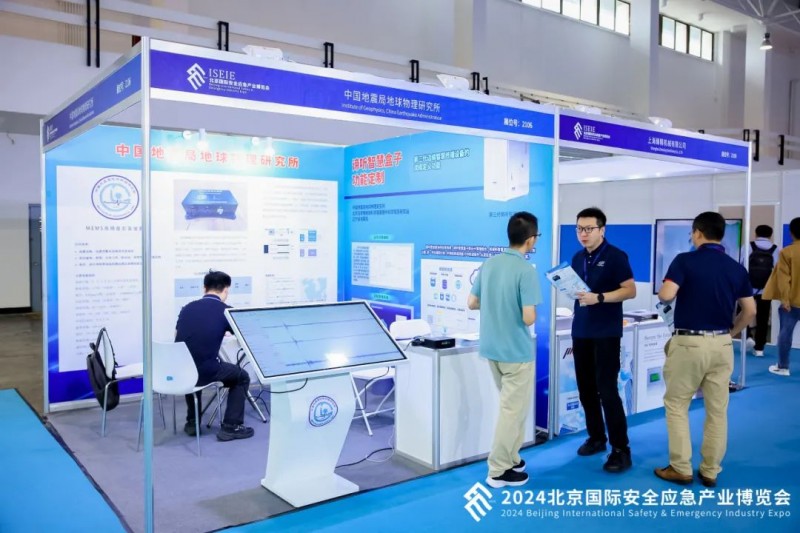

2024年9月4—6日，為期三天的2024北京國際安全應急產業博覽會(huì )在中國國際展覽中心（朝陽館）圓滿落下帷幕。本屆安博會(huì )由中國災害防御協會(huì )主辦、中國安能建設集團有限公司聯合主辦，聚焦“智慧應急，安全新時代”。

展會(huì )吸引了來自全國各地的應急產業相關企業、科研機構及專家學者參與，共同探索應急產業的未來發展之路。安博會(huì )深入挖掘應急產業的技術內核，通過展示智慧應急技術的最新成果，傳遞了以技術創(chuàng )新引領安全治理新時代的強烈信號。

展會(huì )的成功舉辦，離不開各展商的大力支持，我們期待在未來的安博會(huì )上，能夠見證更多創(chuàng )新成果的誕生和應急產業的繁榮發展。

高精度IGP-MEMS-III地震傳感器

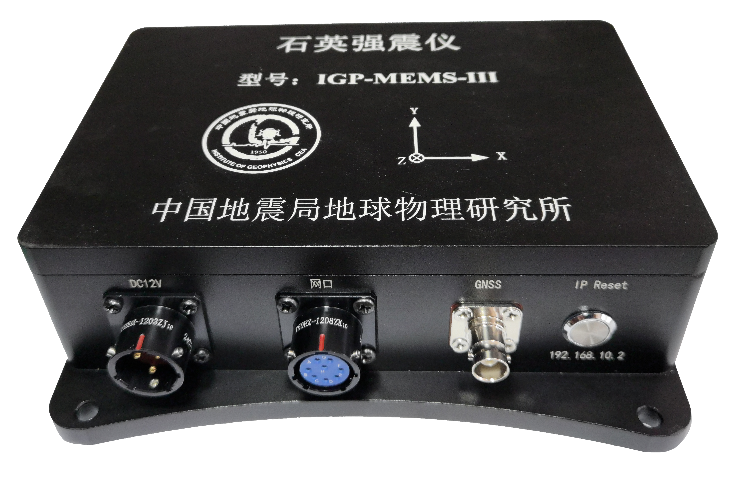

IGP-MEMS-III高精度石英強震儀

IGP-MEMS-Ⅲ石英強震儀是中國地震局地球物理研究所研制的基于石英音叉諧振式的先進MEMS傳感器。具有三分量一體化數字輸出、高精度低噪聲( 0.02ug/rtHz)、大量程(±10g)、大動態(單一量程170dB)、寬頻帶(DC-400Hz)、多參量輸出(加速度、傾角、溫度)、成本低以及體積小、抗沖擊、工作穩定可靠、安裝方便等特點。相比傳統的機械結構地震傳感器具有巨大優勢。

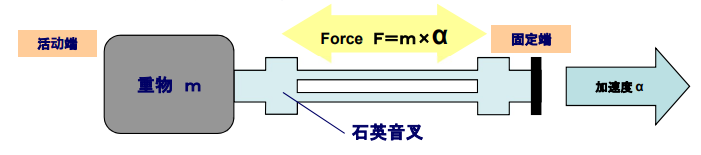

諧振式MEMS傳感器是通過重物把加速度轉換為音叉張力，從而改變音叉固有頻率。通過數字頻率的測量，可以直接轉換為數字加速度值，避免了硅基微機電（Si-MEMS）加速度計即傳統電容式加速度計需要的模擬處理電路和模數（A/D）轉換電路，因而避免了模擬電路帶來的噪聲問題，能夠實現極低的自噪聲，也避免了由于A/D轉換器動態范圍不足的問題。

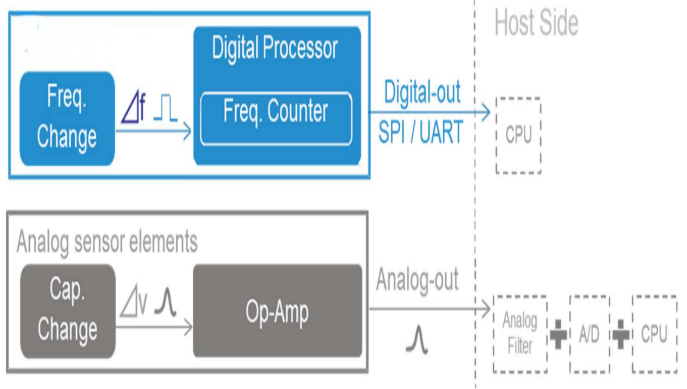

石英諧振傳感器

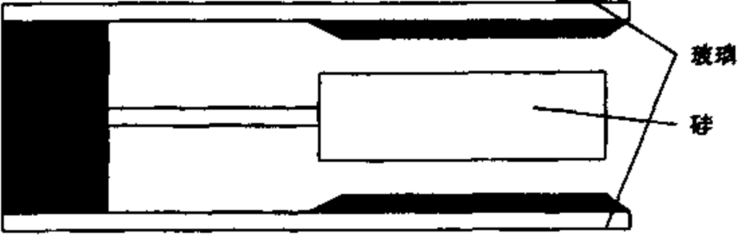

差分電容傳感器

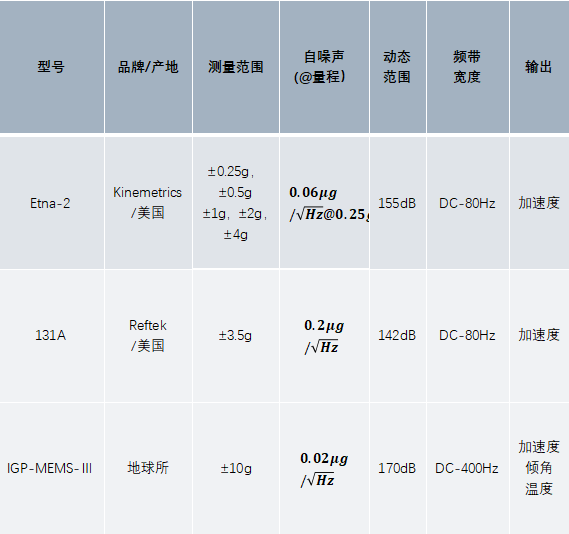

與主流高精度強震儀對比

主要性能指標

觀測分量：X、Y、Z正交三分量加速度和傾角、溫度

測量范圍：±10g（加速度）、±60°（傾角）

噪聲：0.02ug/rtHz（加速度）、0.0000011度/rtHz（傾角）

動態范圍：170dB（加速度，單一量程）

頻帶范圍：DC～400Hz（加速度）

采樣率：50、100、200、500、1000SPS

非線性誤差：不大于1%

溫度系數：100μg/℃

校時：GPS/北斗

數據存儲：32GB或64GB

通信接口：RJ45

功耗：小于1.5W

供電：5-36V

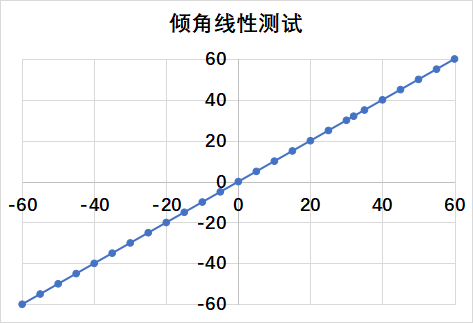

IGP-MEMS-III傾角線性測試數據

石英強震儀在北京國家地球觀象臺記錄到的2024-8-8日本九州海域7.1級原始地震波形（震中距1670km）

左：加速度波形

右：積分后的速度波形

MEMS石英強震儀在北京國家地球觀象臺記錄到的2024-1-1日本7.4級地震波形

（震中距1846km，0.01-5Hz濾波器）

應用場景

地震監測，地震預警和烈度速報

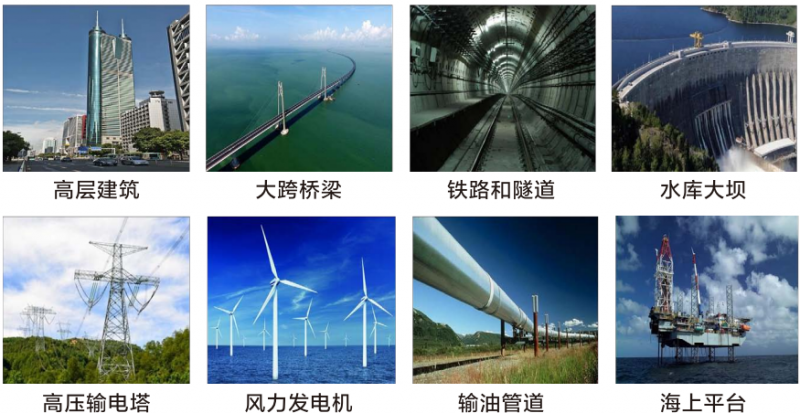

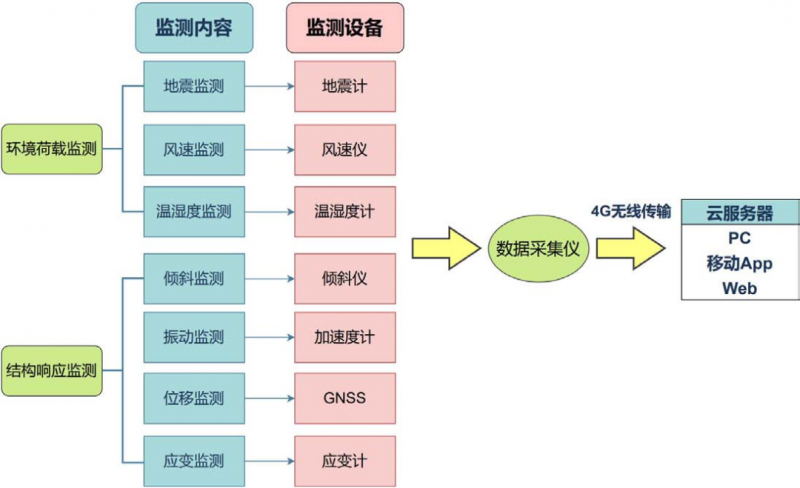

高層建筑、橋梁、水庫大壩、核電站、高塔等結構健康監測

海洋、深井等特殊場地地震監測及高精度姿態測量

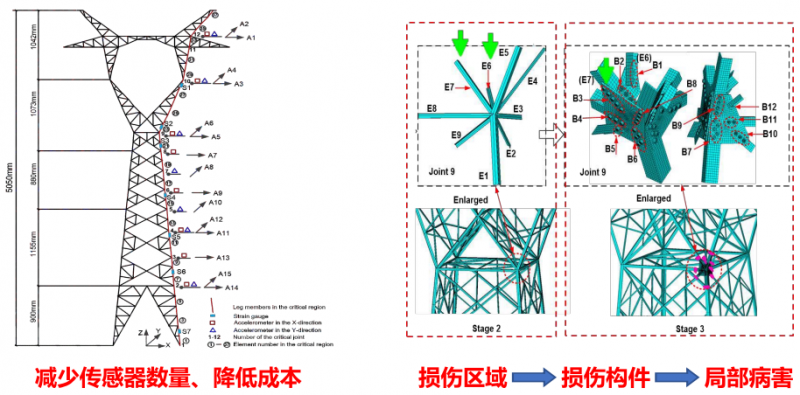

輸電線路安全監測

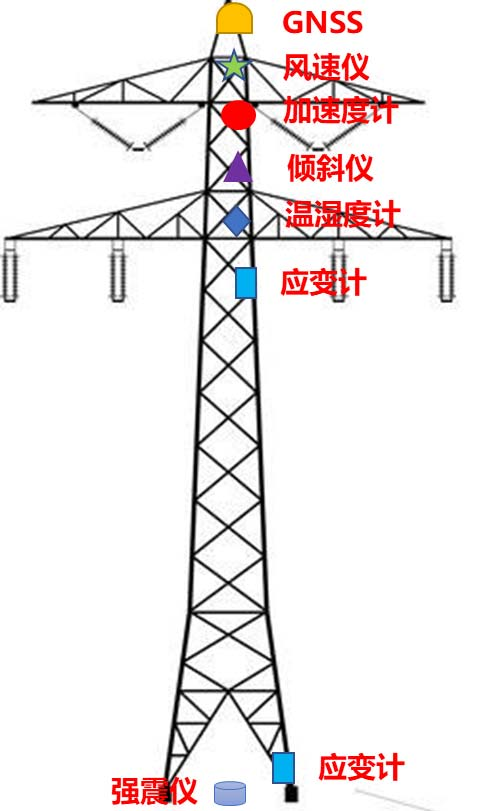

高聳輸電塔安全監測

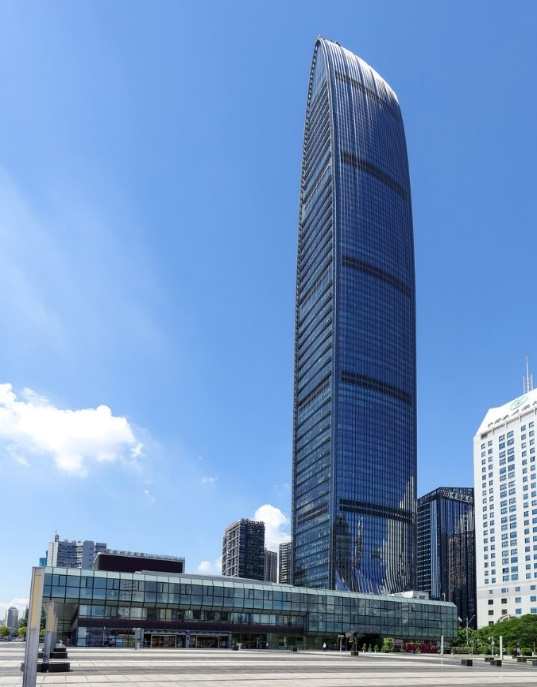

大廈結構安全監測

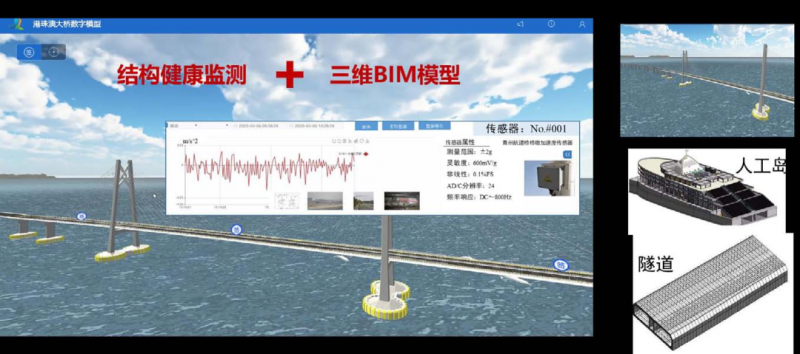

橋梁防災減災監測系統

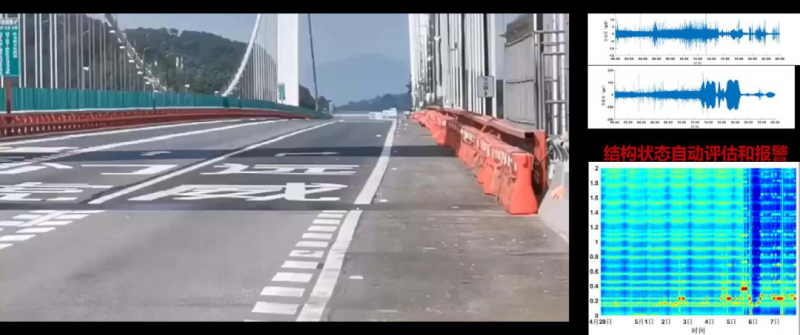

大跨度橋梁渦振事件安全監測評估

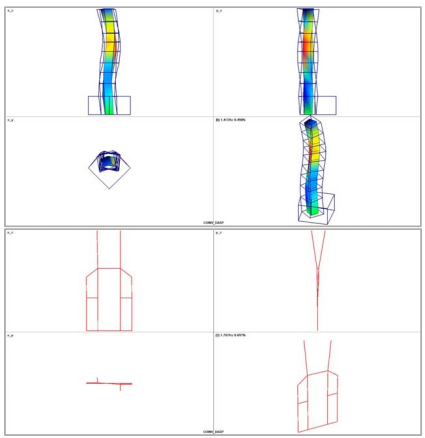

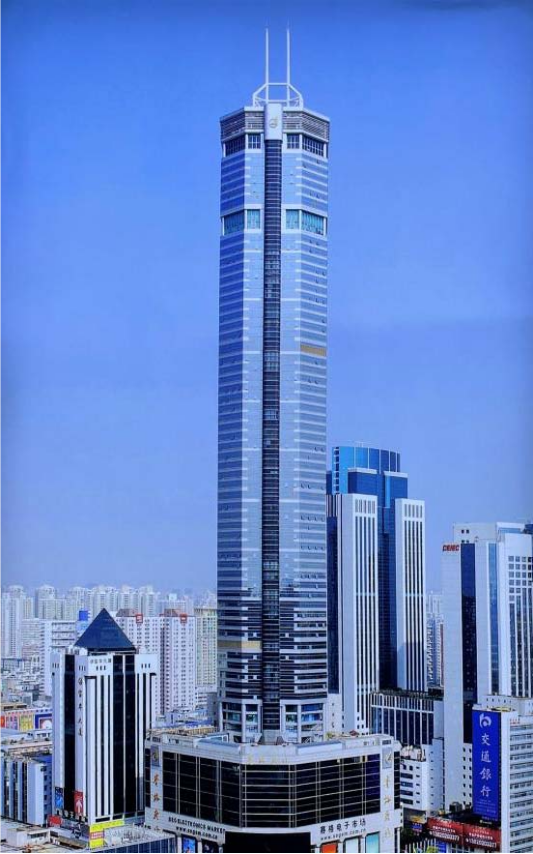

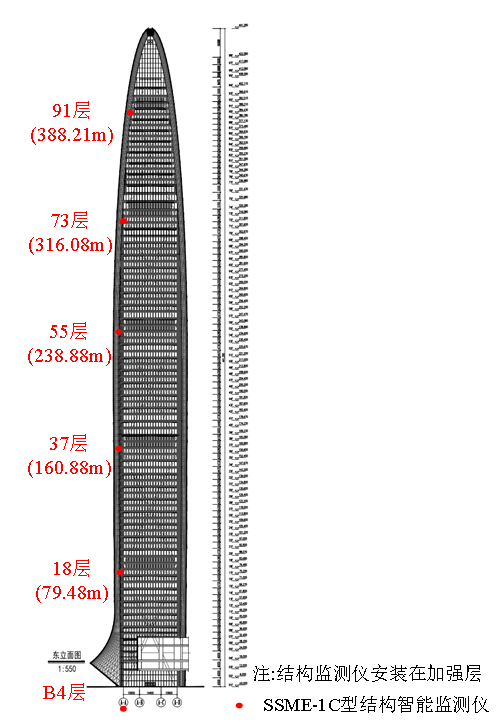

超高層建筑晃動事件結構動力監測與評估

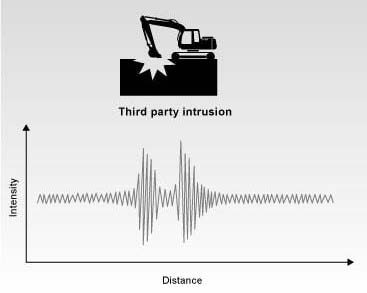

第三方入侵監測預警

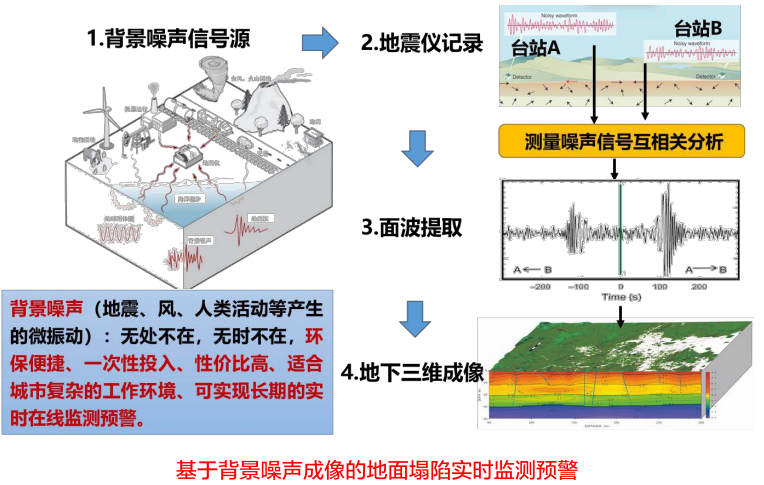

地面塌陷實時監測預警
