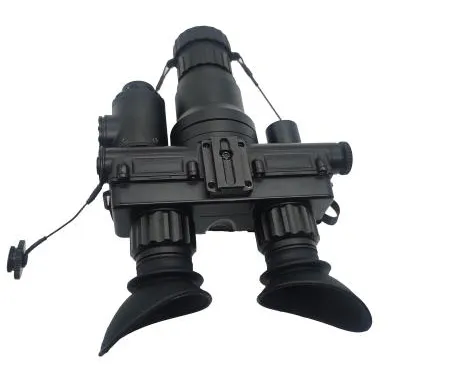

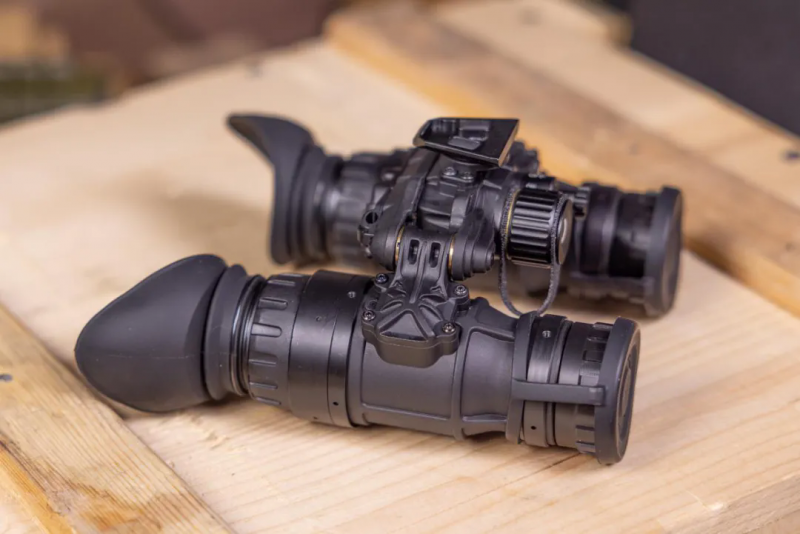

這款獲贊的夜視儀是我軍某部裝備的微光夜視儀DTS-33N。該夜視儀具備成像清晰、無畸變、大視場(50度)、重量較輕、結構緊湊、靈敏度高、超長瞳距、視度可調、操作簡單靈活等優點,能在極短時間內適應戰場突變光線,深受士兵和軍迷熱愛。
技術規格:
項目 |
DTS-33N(40/50度) |
結構方式 |
可任意翻轉式雙目雙筒 |
翻轉檢測 |
自動檢測 側翻關機&上翻關機(不依賴重力開關) |
供電方式 |
鋰電池(CR123x1)/AAAx1 (5號電池) |
電池電壓范圍 |
1.2-1.6/2.4-4.2V |
安裝方式 |
頭戴式(標準FST頭盔接口) |
控制方式 |
ON/IR/AUTO |
整機功耗 |
<0.1W |
電池容量 |
500-800maH |
電池壽命 |
30-50H |
光學倍率 |
1X |
全視場 |
>40 度 |
光軸平行度 |
<0.5度 |
像增強器 |
超二代/三代微光夜視管 |
分辨率 |
57-64/64-72 |
陰極面類型 |
S25/GaAs |
信噪比(分貝) |
15-21/22-27 |
光學靈敏度(微安/流明) |
550-650/700-1000 |
相對照度 |
>75% |
光學鍍膜 |
超寬帶多層光學增透膜 |
調焦范圍 |
250mm-∞ |
調焦方式 |
手動 |
目鏡出瞳距離 |
25-40mm(全視場) |
目鏡口徑 |
30mm |
目鏡出瞳孔徑 |
9mm |
視度范圍 |
-6~+4 / -4~+6 可調) |
目間距調節方式 |
任意連續可調 |
目距調節范圍 |
50-80mm |
目間距鎖定方式 |
手動鎖定(可選) |
輔助光源 |
850nm 20mW |
適用溫度 |
-40--+55℃ |
濕度范圍 |
5%-95% |
防水等級 |
IP65/IP67 |
產品尺寸 |
108x106x83 108x118x83 |
產品重量(無電池) |
460G(不含電池) |
夜視儀,最早可追溯到二戰后期。當時,為配合夜戰需要,德軍為豹式坦克研制出一款主動紅外夜視系統,使用紅外光線照射目標,可獲得較清晰畫面,缺點是體積龐大,能耗高,不便于攜帶。二戰結束后,美軍在其基礎上推出一款改良版,并投入戰場使用,但因缺陷太大被淘汰。
此后,科研人員擺脫使用紅外光線照射目標實現夜視的做法,尋求通過將自然界中的微光,如月光、星光、大氣輝光等進行放大,實現夜視效果。在這一思路引領下,上世紀60年代,美軍研制出像增強器,微光亮度增益達到1萬倍,第一代微光夜視儀因此誕生。
現如今,隨著科學技術的發展,夜視儀已經發展到第四代,成為特種作戰部隊不可或缺的一部分,例如單兵攜帶的有單目或雙目夜視眼鏡,甚至四目夜視眼鏡!

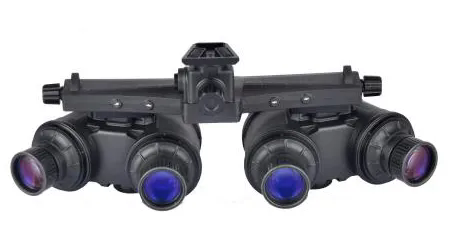

該夜視儀采用多個鏡筒采集圖像,將傳統夜視儀40°C的視角擴大到120°C,接近人眼的正常視角范圍。由帝泰光電出品的四目全景夜視儀DTG-18N可以通過OODA回路(觀察、定向、決定、行動)為使用者在夜視環境下提供更多環境感知信息,由于造型科幻,這款夜視儀成為“網紅”裝備,也成為了第三代夜視儀的扛鼎之作。
技術規格:
項目 |
DTG-18N |
結構方式 |
頭戴翻轉式四目全景夜視儀 |
供電方式 |
鋰電池(CR123x1)/CR23x4 外接電池盒 |
電池電壓范圍 |
2.6-4.2V |
安裝方式 |
頭戴式(標準美式頭盔接口) |
控制方式 |
ON/IR/AUTO |
整機功耗 |
<0.2W |
電池容量 |
800-3200maH |
電池壽命 |
30-80H |
光學倍率 |
1X |
全視場 |
120x50 +/-2 度 |
光軸平行度 |
<0.1度 |
像增強器 |
超二代/三代微光夜視管 |
分辨率 |
57-64/64-72 |
陰極面類型 |
S25/GaAs |
信噪比(分貝) |
17-21/22-27 |
光學靈敏度(微安/流明) |
550-650/700-1000 |
光學畸變 |
<1% |
相對照度 |
>75% |
光學鍍膜 |
超寬帶多層光學增透膜 |
調焦范圍 |
250mm-∞ |
調焦方式 |
手動 |
目鏡出瞳距離 |
30 |
目鏡出瞳孔徑 |
8mm |
視度范圍 |
+1.5~-2.5) |
目間距調節方式 |
任意連續可調 |
目距調節范圍 |
50-85mm |
目間距鎖定方式 |
手動鎖定 |
輔助光源 |
850nm 20mW |
適用溫度 |
-40--+55℃ |
濕度范圍 |
5%-95% |
防水等級 |
IP65/IP67 |
產品尺寸 |
155x136x83 |
產品重量(無電池) |
765G(A款)/880G(B款) |
第四代夜視儀將具備哪些性能?
通過近幾年
帝泰光電推出的兩款款新型夜視儀,
可以看到一些跡象。

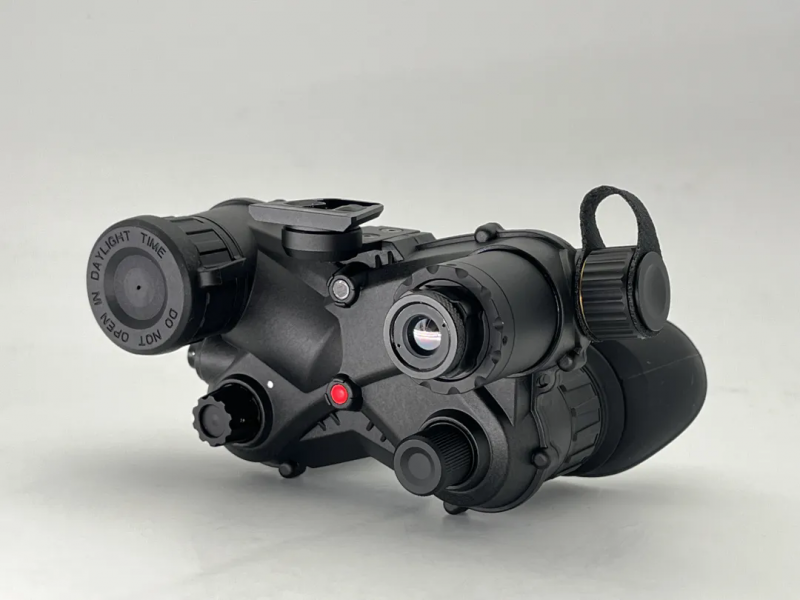

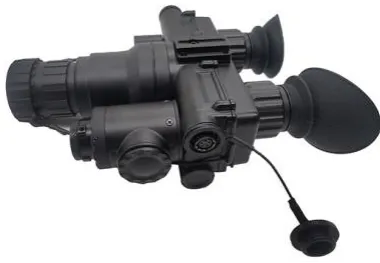

該裝備最大特點是能夠將微光景象和紅外熱源景象疊加,人員和車輛即便進行偽裝或隱藏,也能夠被輕松發現。
技術參數:
項目 |
DTS-22N(標準版) |
DTS-22N(熱融合版) |
結構方式 |
雙目單筒 |
雙目單筒 |
翻轉檢測 |
自動檢測 上翻關機 |
自動檢測 上翻關機 |
供電方式 |
5號電池(AAAx1)/CR123x4 外接電池盒 |
5號電池(AAAx1)/CR123x4 外接電池盒 |
電池電壓范圍 |
1.2-1.6/2.5-4.2V |
1.2-1.6/2.5-4.2V |
安裝方式 |
頭戴式(標準FST頭盔接口) |
頭戴式(標準FST頭盔接口) |
控制方式 |
ON/IR/AUTO |
ON/IR/AUTO |
整機功耗 |
<0.1W /1.2W(內置顯示) |
<0.1W /1.2W(內置顯示) |
電池容量 |
300-3200maH |
300-3200maH |
電池壽命 |
30-100H |
30-100H |
光學倍率 |
1X |
1X |
全視場 |
>50度 |
>50度 |
光軸平行度 |
<0.5度 |
<0.5度 |
像增強器 |
超二代/三代微光夜視管 |
超二代/三代微光夜視管 |
分辨率 |
57-64/64-72 |
57-64/64-72 |
陰極面類型 |
S25/GaAs |
S25/GaAs |
信噪比(分貝) |
17-21/22-27 |
17-21/22-27 |
光學靈敏度(微安/流明) |
550-650/1500-1800 |
550-650/1500-1800 |
相對照度 |
>75% |
>75% |
光學鍍膜 |
超寬帶多層光學增透膜 |
超寬帶多層光學增透膜 |
調焦范圍 |
250mm-∞ |
250mm-∞ |
調焦方式 |
手動 |
手動 |
目鏡出瞳距離 |
30-35mm |
30-35mm |
目鏡出瞳孔徑 |
9mm |
9mm |
視度范圍 |
+/-5度 |
+/-5度 |
顯示屏種類 |
OLED |
OLED |
顯示分辨率 |
1280x720 |
1280x720 |
顯示圖像比例 |
80% |
80% |
熱像波長 |
8-12uM |
|
熱像分辨率 |
384x288 |
|
融合模式 |
光學融合 |
|
輔助光源 |
850nm 20mW(遠近光可調) |
850nm 20mW(遠近光可調) |
適用溫度 |
-40--+55℃ |
-40--+55℃ |
濕度范圍 |
5%-95% |
5%-95% |
防水等級 |
IP65/IP67 |
IP65/IP67 |
產品尺寸 |
80x132x81 |
80x132x81 |
產品重量(無電池) |
430G |
該夜視儀不僅具備在惡劣天氣條件下的微光與熱像融合能力,還具備獨特的視頻傳輸功能,并將觀察到的景象傳回后方指揮部。如此看來,圖像融合技術+傳感器技術或許將是下一代夜視器材的發展方向,以提高夜視器材的綜合觀察能力。
技術參數:
型號 |
DT-NH921 |
DT-NH931 |
像增強器等級 |
超二代 |
三代 |
放大倍率 |
1X |
1X |
分辨率 |
45-64 |
57-72 |
陰極面類型 |
S25 |
GaAs |
信噪比(分貝) |
15-21 |
21-27 |
光學靈敏度(微安/流明) |
550-650 |
700-1000 |
無故障時間 (小時) |
10,000 |
10,000 |
視場(度) |
42+/-3 |
42+/-3 |
觀察距離(米) |
180-220 |
250-300 |
目距可調范圍 |
65+/-5 |
65+/-5 |
目鏡視度調節范圍(屈光度) |
+5/-5 |
+5/-5 |
透鏡系統 |
F1.2, 25mm |
F1.2, 25mm |
光學鍍膜 |
多層復合寬帶超真空離子增透膜 |
多層復合寬帶超真空離子增透膜 |
物鏡調節范圍(米) |
0.25--∞ |
0.25--∞ |
自動防強光 |
高靈敏,超快,寬帶檢測 |
高靈敏,超快,寬帶檢測 |
翻轉檢測 |
全固態非接觸式自動姿態識別 |
全固態非接觸式自動姿態識別 |
外型尺寸(毫米)(不含眼罩) |
130x130x56 |
115x127x69 |
產品材質 |
全航空鋁合金 |
全航空鋁合金 |
重量(克) |
393 |
393 |
電源電壓(伏) |
2.6-4.2V |
2.6-4.2V |
電池類型(伏) |
2節AAA電池 |
2節AAA電池 |
紅外輔助光源波長(nm) |
850 |
850 |
紅爆燈光源波長(nm) |
808 |
808 |
連續工作時間(小時) |
80(未開啟紅外) 40(開啟紅外) |
80(未開啟紅外) 40(開啟紅外) |
工作溫度范圍(℃) |
-40/+50 |
-40/+50 |
相對濕度 |
5%-98% |
5%-98% |
防塵防水等級 |
IP65(IP67可選) |
IP65(IP67可選) |
視頻輸出功能參數 |
||
視頻采集供電(可選) |
外接電源 5V 1W |
外接電源 5V 1W |
視頻分辨率(可選) |
Video 1Vp-p SVGA |
Video 1Vp-p SVGA |
熱成像模塊參數 |
||
序號 |
項目 |
規格 |
1 |
傳感器種類 |
非制冷長波紅外熱輻射計 |
2 |
探測器分辨率 |
384x288 |
3 |
適用波長:um |
8-12um |
4 |
物鏡焦距: |
定焦 |
5 |
物鏡光圈: |
F1.0 |
6 |
亮度: |
可調 |
7 |
調焦距離: |
250mm~∞ |
8 |
圖像模式: |

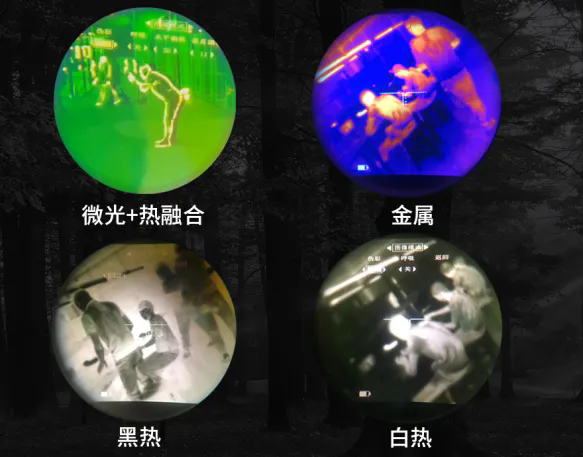

白熱/黑熱/綠底/紅色/勾邊 |
9 |
探測距離:(1.7M 人) |
探測距離:450M 識別距離:350M |
10 |
電池: |
CR123(A)x1 2.4~4.2V |
11 |
電池壽命:H |
3.5-4.5 |
12 |
防水等級 |
IP67 |
13 |
重量(不含電池) |
458g |
經過幾十年發展,目前,我軍夜視器材已經取得巨大進步,但相比西方發達國家還有一定差距。帝泰光電正緊跟前沿軍事科技,加快新型夜視器材的研制,為部隊擦亮夜幕下的“眼睛”。
