技術背景
石油化工企業生產、儲存的原料、產品、中間品等,大多具有易燃、易爆、易腐蝕等特性,工藝過程又往往具有高溫、高壓的特點,容易引發火災爆炸事故。盡管我國的石油化工企業火災防治工作取得了巨大成功,但依然連續出現了多起火災事故。
2015年8月12日,位于天津市濱海新區天津港的某公司危險品倉庫發生火災爆炸事故。此時事故造成165人遇難,798人受傷,事故原因為硝化棉由于濕潤劑散失出現局部干燥,在高溫(天氣)等因素的作用下積熱自燃,導致硝酸銨等危險化學品發生爆炸。
從原料的加工到產品的制成是一個復雜的過程,其中催化劑,試劑,噴漆等液體都是高危液體,而且容易發生泄露與擴散。這些液體一旦發生泄露不僅會(huì )腐蝕機器設備而且遇到明火會(huì )發生爆炸。為了解決石油化工火災的救援難點,相關單位研發了防爆消防滅火偵察機器人,替代消防員執行任務。
現有技術
總的來說,市面上提供的防爆消防滅火偵察機器人種類很多,造價和維護成本很高,在一些經濟不發達地區,應急部門的機器人數量很少,一旦發生火災,很難單靠機器人的力量進行救援。
以目前的技術來說,現有的機器人部分存在履帶性能差的問題,履帶外部沒有采用耐高溫阻燃橡膠,內部沒有采用全金屬骨架,一旦在路況艱難的場所工作,履帶可能會(huì )脫落。
關于自研懸掛系統,部分機器人沒有設置,如果應用于高層建筑火災中,機器人很難翻越樓梯、臺階等障礙物,使得靈活性變差,從而延誤最佳救援時間,降低滅火效率。
在無線遙控上,一些消防機器人的遙控功能有待提升。危險、高溫的火場環境會(huì )使產品信號變弱,一旦機器人行駛出遙控距離內,機器人將無法接收到控制終端發出的指令,為救援工作增加隱患。
市面上部分消防機器人的噴射方式較單一,消防炮不能自由切換噴水、泡沫等多種噴射方式,也不能改變噴射角度,比如回轉、俯仰、自動掃射等。另外,機器人自帶的照明系統功耗高、亮度低,如果在光線暗的環境作業,可視距離及范圍狹小,是救援工作的掣肘因素。
上述不足是防爆消防滅火偵察機器人目前亟需解決的問題。北京凌天秉承精益求精的探索精神,努力研發更多新產品,解決消防機器人領域更多難點,進一步推動應急產業的發展。下面是北京凌天自主研發的消防機器人系列:

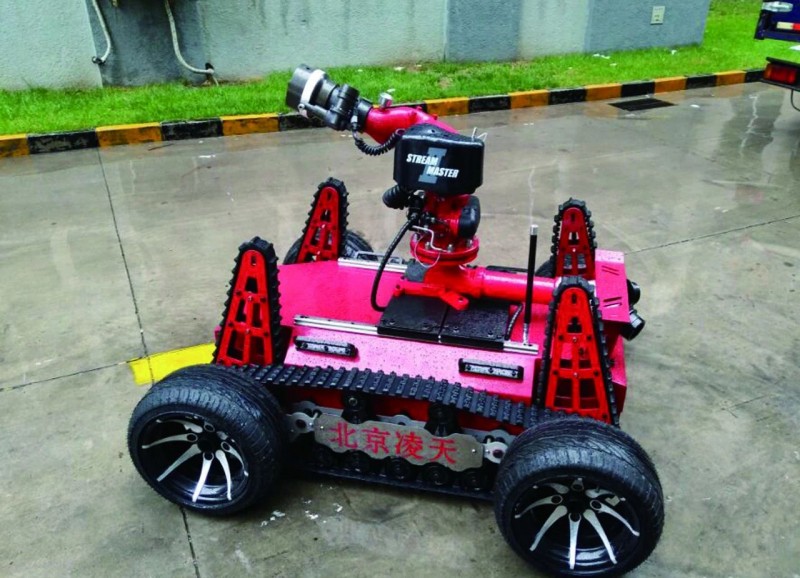

防爆消防滅火偵察全地形機器人
【消防滅火偵察全地形機器人越障視頻】
RXR-MC80GD防爆消防滅火偵察全地形機器人可適用于各種大型危險化學品、高層樓宇建筑、大跨度商業建筑、工廠、商貿企業、礦山、隧道、地鐵等事故救援,主要替代消防員在執行危險救援任務。
機器人采用前后雙履帶+4輔助關節結構,輔助關節與履帶二合一的設計可以將速度和越障能力都能得到保證;
輪式結構可以大幅度提高機器人的行駛速度,保證了機器人的快速部署、快速投入救援;
產品參數:

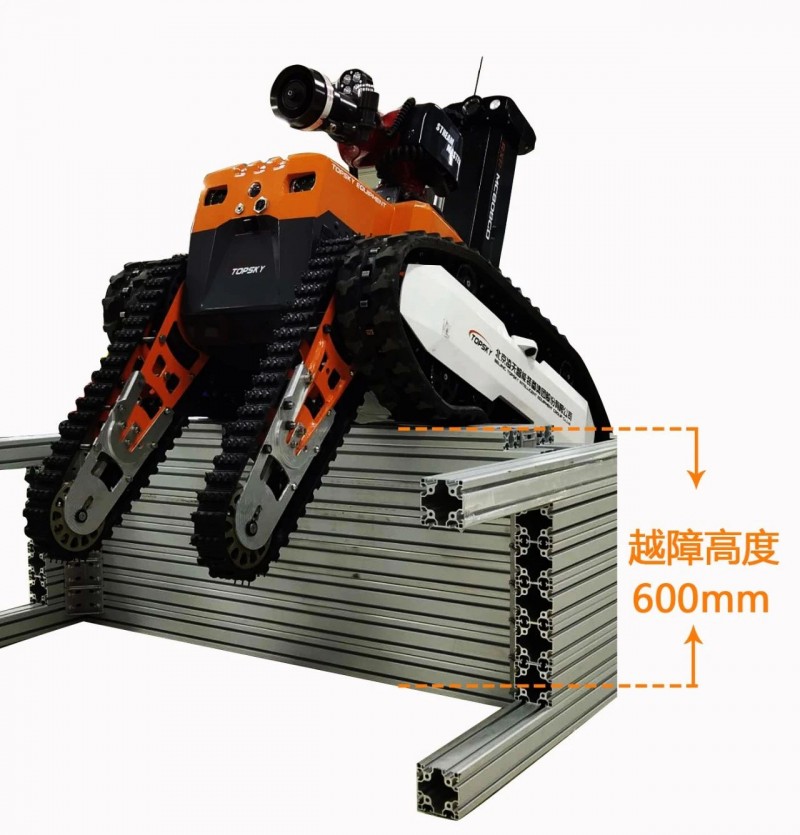

1、垂直跨障高度:≥600mm
2、水平跨溝寬度:≥750mm
3、水泡流量:80L/s
4、行駛速度:≥1.6m/s

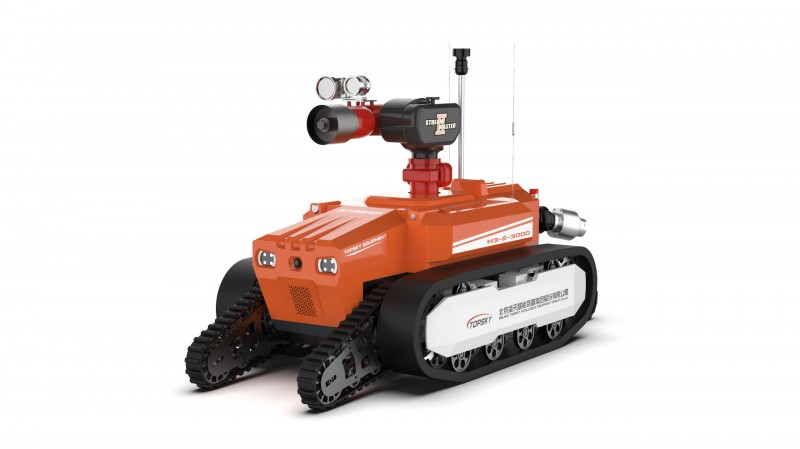

防爆消防滅火偵察機器人(輕型)
【防爆消防偵察機器人全景演示】

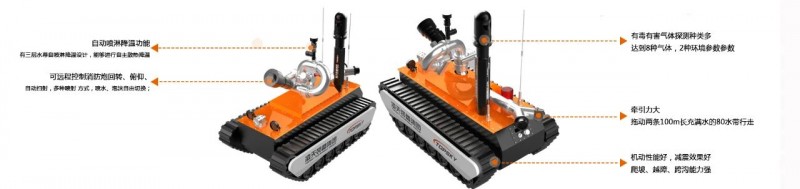

RXR-MC80BD防爆消防滅火偵察機器人用于各種大型石油化工企業,隧道、地鐵等不斷增多的油品燃氣、毒氣泄漏爆炸、隧道、地鐵坍塌等災害隱患多發地
產品特點:
1、達到8種氣體,2種環境參數參數
2、行駛速度快:≥6.51Km/小時
3、自帶運輸框:可載物框向受災現場輸送救援物資(如:水帶、防毒面具、正壓式空氣呼吸器、防火服、破拆工具等器材);可拖載救援車進入救援現場;可通過拖拽環牽引障礙物等
4、機器人的位置,電量,音頻、視頻、氣體環境探測信息等實時狀態信息,可以通過4G/5G網絡(luò )傳到云端,后臺PC端和移動端可以查閱
產品參數:
1、尺寸:≤長1305mm×寬800mm×高1065mm
2、拖拽距離:≥100m
3、持續行走時間:2h
4、視頻傳輸距離:1000m
5、最大速度:≥1.81m/s
6、水/泡沫流量:≥81.4L/s水,≥81.6L/s泡沫
7、射程:≥80.5m,水;≥73.2,泡沫

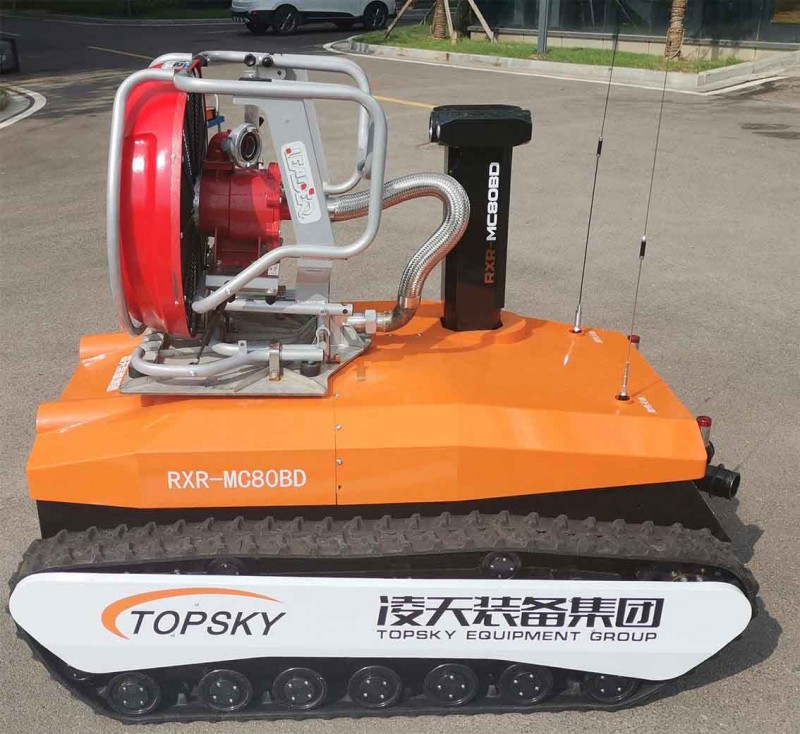

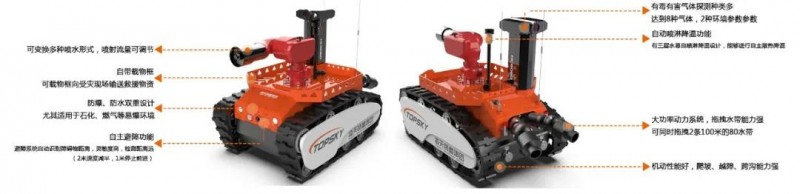

防爆消防滅火偵察機器人(中型)
【防爆消防偵察機器人噴水演示】

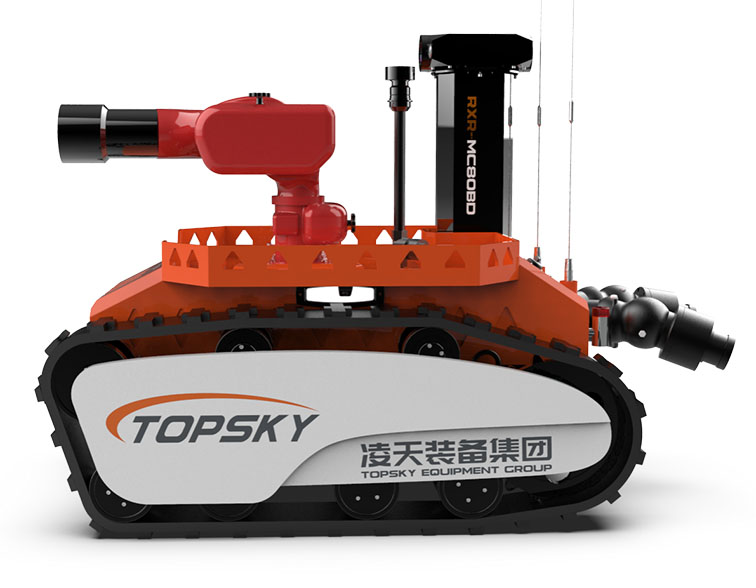

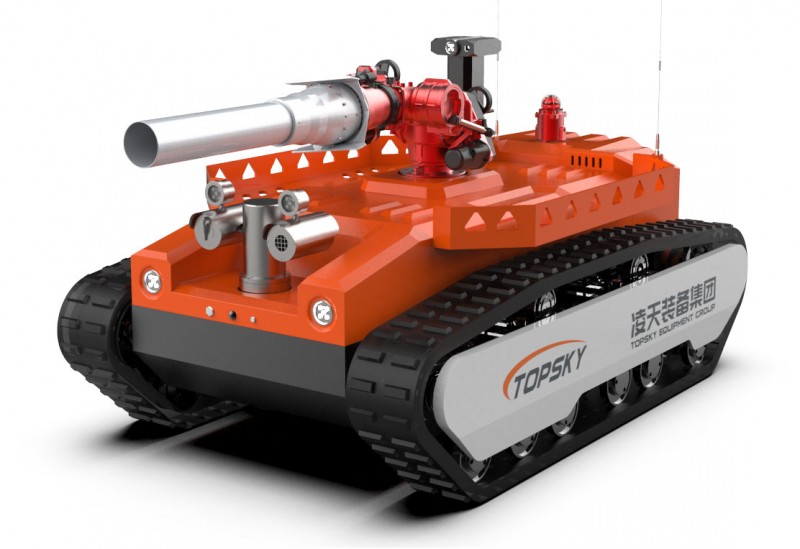

RXR-MC80BD防爆消防滅火偵察機器人(中型)可使用于各種大型石油化工企業、隧道、地鐵等不斷增多的油品燃氣、毒氣泄漏爆炸、隧道、地鐵坍塌等災害隱患多發地,主要替代消防員在?;饒?chǎng)或濃煙火災現場救援的專用設備。
產品特點:
1.達到8種氣體,2種環境參數參數
2.可拉動3條100米充滿水的標準DN80消防水帶。
3.自帶運輸框:可載物框向受災現場輸送救援物資(如:水帶、防毒面具、正壓式空氣呼吸器、防火服、破拆工具等器材);可拖載救援車進入救援現場;可通過拖拽環牽引障礙物等
4.機器人的位置,電量,音頻、視頻、氣體環境探測信息等實時狀態信息,可以通過4G/5G網絡(luò )傳到云端,后臺PC端和移動端可以查閱
產品參數:
1、尺寸:長2180mm×寬1260mm×高1740mm
2、拖拽距離:≥100m
3、持續行走時間:2h
4、視頻傳輸距離:1000m
5、最大速度:≥1.52m/s
6、水/泡沫流量:88L/s
7、水泡射程:≥90m

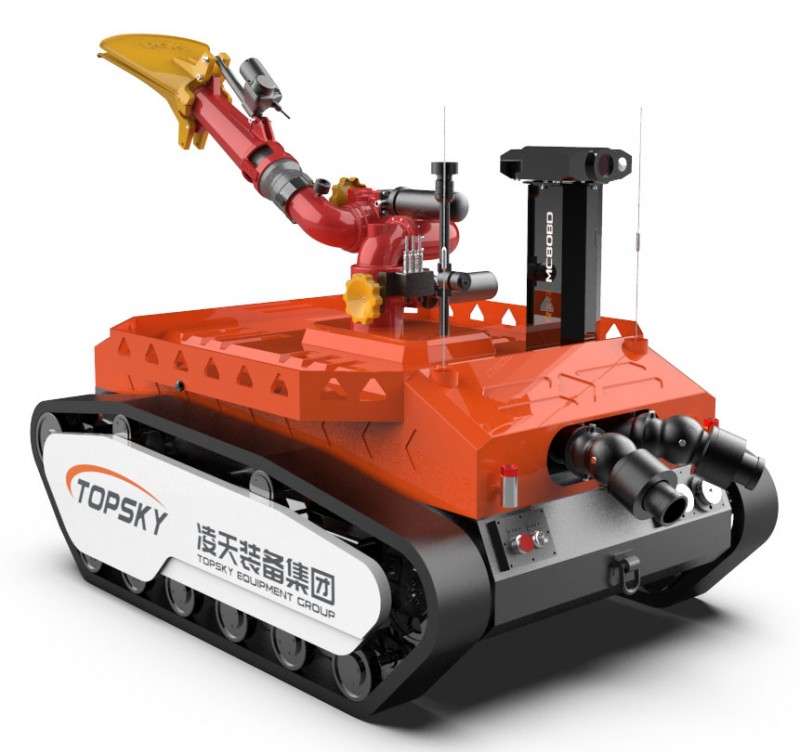

防爆消防滅火偵察機器人(重型)
【防爆消防滅火偵察機器人噴水視頻】

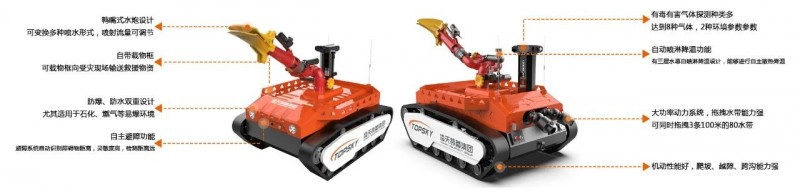

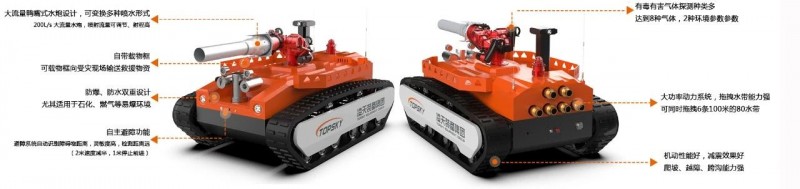

RXR-MC200BD防爆消防滅火偵察機器人(重型)特別適用于石化油庫與煉制廠火災;危險火災目標的進攻與掩護;人員不易接近的火災撲救。本產品具備滅火、音視頻偵察、有毒有害氣體偵察、災區環境偵察功能;
產品特點:
1.大流量鴨嘴式水炮設計,可變換多種噴水形式,噴射流量可調節、射程高,滿足大空間場所火災撲救工作
2.達到8種氣體,2種環境參數參數
3. 拖拽水帶能力強,可同時拖拽6條80水帶
產品參數:
1、尺寸:長2800mm×寬1730mm×高1470mm
2、拖拽距離:≥100m
3、持續行走時間:3h
4、視頻傳輸距離:1110m
5、水泡流量:≥200L/s
6、最大速度:≥1.6m/s
7、水泡射程:≥105m(水);≥100m(泡沫)
消防滅火偵察全地形機器人
RXR-M80LGD消防滅火機器人適用于各種大型危險化學品、高層樓宇建筑、大跨度商業建筑、工廠、商貿企業、礦山、隧道、地鐵等事故救援,主要替代消防員在執行危險救援任務。
本產品具備滅火、音視頻偵察、有毒有害氣體偵察、災區環境偵察功能;
機器人采用前后4擺臂+履帶+4輪胎輪履底盤結構,輪履合一的設計可以將速度和越障能力都能得到保證;
輪式結構可以大幅度提高機器人的行駛速度,保證了機器人的快速部署、快速投入救援;

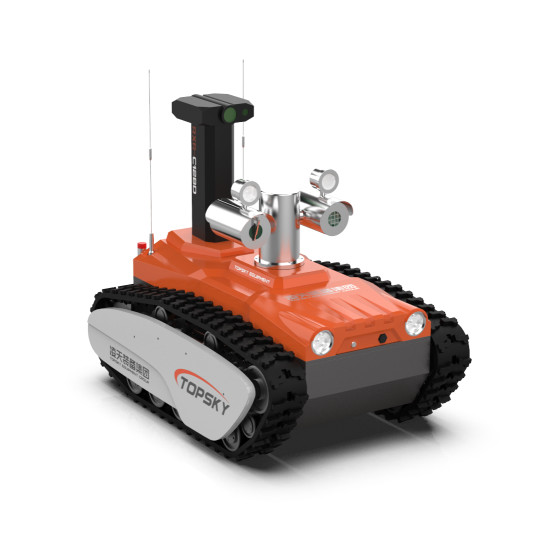

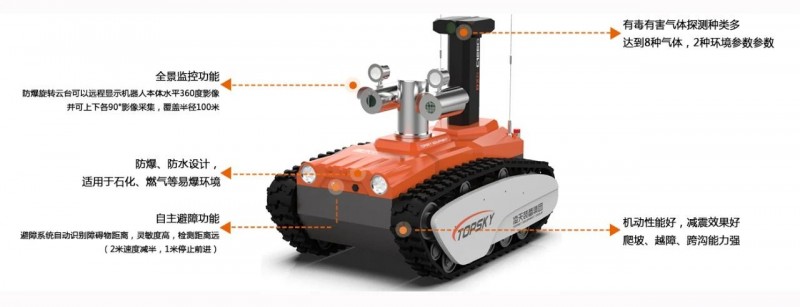

防爆消防偵察機器人
RXR-C12BD防爆消防偵察機器人可使用于各種大型石油化工企業,隧道、地鐵等不斷增多的油品燃氣、毒氣泄漏爆炸、隧道、地鐵坍塌等災害隱患多發地,滅火機器人在搶險救援中發揮舉足輕重的作用,主要替代消防員在?;饒?chǎng)或濃煙火災現場勘察的專用設備。本產品具備音視頻偵察、有毒有害氣體偵察、災區環境偵察功能,對提高救援安全性、減少人員傷亡具有重要意義。
產品特點:
1.有毒有害氣體探測種類多
達到8種氣體,2種環境參數參數
2.多功能偵察系統
紅外熱成像、可見光、夜視等多種高清視頻及音頻信息采集;現場環境實時反饋;八種氣體和溫濕度實時反饋。
3.接入機器人網絡(luò )化云平臺
機器人的位置,電量,音頻、視頻、氣體環境探測信息等實時狀態信息,可以通過4G/5G網絡(luò )傳到云端,后臺PC端和移動端可以查閱
產品參數:
1、尺寸:長1408mm×寬932mm×高1178mm
2、遙控距離:1140m
3、持續行走時間:2h

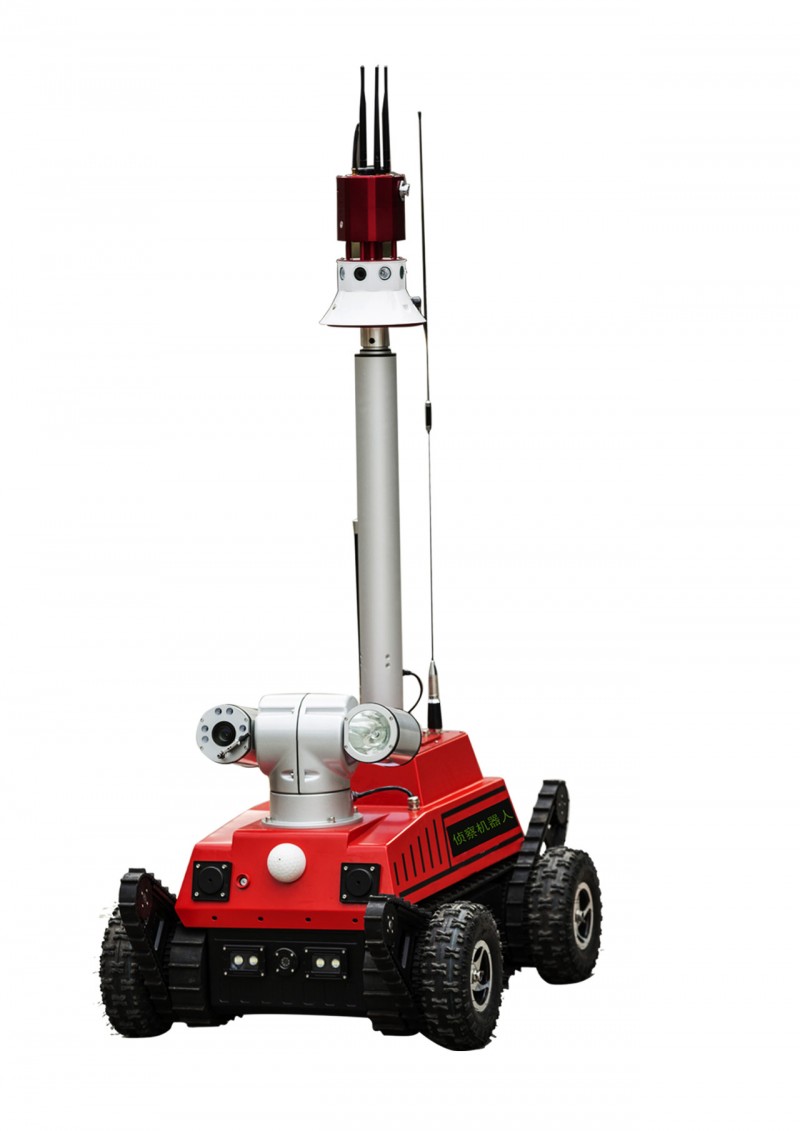

消防偵察機器人
RXR-C12BD防爆消防偵察機器人適用于各種大型危險化學品、高層樓宇建筑、大跨度商業建筑、工廠、商貿企業、礦山、隧道、地鐵等事故救援,主要替代消防員在執行危險救援任務。
本產品具備氣體與音視頻偵察功能;
機器人采用前后4擺臂+履帶+4輪胎輪履底盤結構,輪履合一的設計可以將速度和越障能力都能得到保證;
輪式結構可以大幅度提高機器人的行駛速度,保證了機器人的快速部署、快速投入救援;

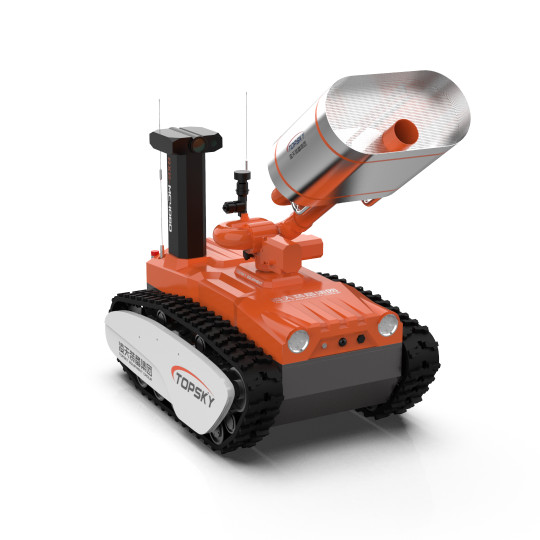

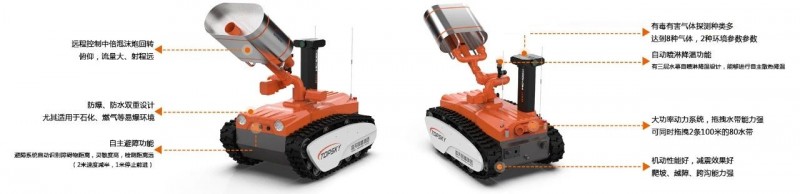

防爆消防中倍數泡沫滅火偵察機器人
【中倍數泡沫機器人爬坡視頻】

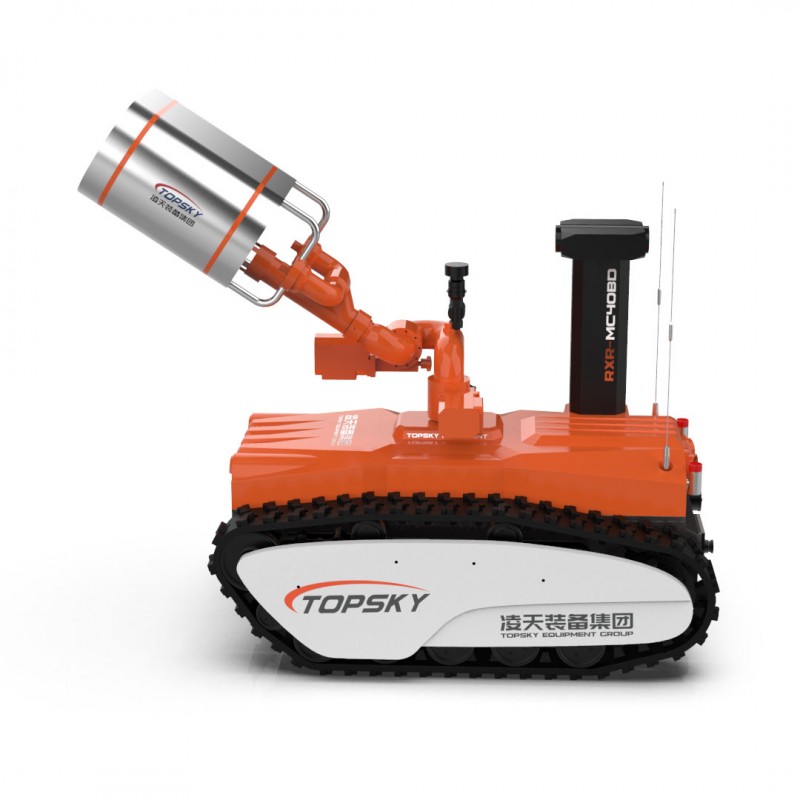

RXR-MC40BD防爆消防中倍數泡沫滅火偵察機器人用于各種大型石油化工企業,隧道、地鐵等不斷增多的油品燃氣、毒氣泄漏爆炸、隧道、地鐵坍塌等災害隱患多發地,主要替代消防員在?;饒?chǎng)或濃煙火災現場救援的專用設備。本產品具備滅火、音視頻偵察、有毒有害氣體偵察、災區環境偵察功能。
產品特點:
1.有毒有害氣體探測種類多
達到8種氣體,2種環境參數參數
2.行駛速度快:≥ 5.76Km/小時,
3.接入機器人網絡(luò )化云平臺
機器人的位置,電量,音頻、視頻、氣體環境探測信息等實時狀態信息,可以通過4G/5G網絡(luò )傳到云端,后臺PC端和移動端可以查閱
產品參數:
1、尺寸:長1460mm×寬1025mm×高1780mm
2、遙控距離:1500m
3、持續行走時間:2h
4、泡沫流量:40L/s泡沫
5、射程:45m

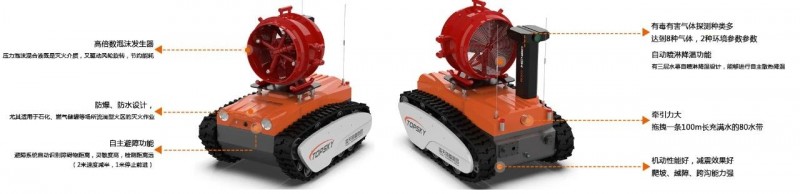

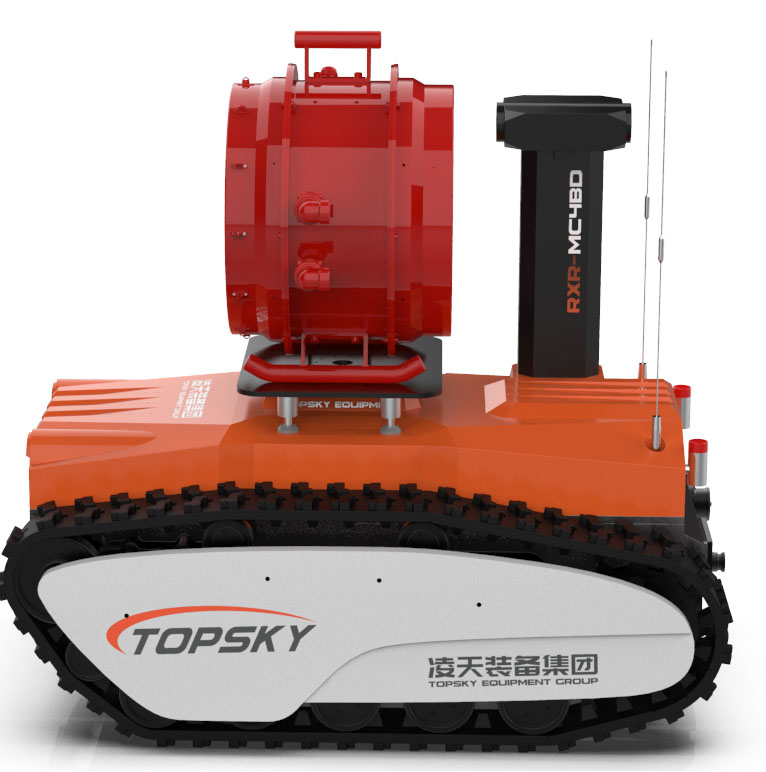

防爆消防高倍數泡沫滅火偵察機器人
RXR-MC4BD防爆消防高倍數泡沫滅火偵察機器人適用于各種大型危險化學品、大跨度商業建筑、工廠、商貿企業、礦山、隧道、地鐵、倉庫、飛機庫、船舶等事故救援。主要替代消防員在石化、燃氣儲罐等場所流淌型火區的覆蓋型滅火作業。
產品特點:
1.行駛速度快:≥5.47Km/小時,
2.壓力泡沫混合液既是滅火介質,又驅動風輪旋轉,節約能耗;
3.接入機器人網絡(luò )化云平臺
機器人的位置,電量,音頻、視頻、氣體環境探測信息等實時狀態信息,可以通過4G/5G網絡(luò )傳到云端,后臺PC端和移動端可以查閱
產品參數:
1、尺寸:長1450mm×寬1025mm×高1340mm
2、遙控距離:1100m
3、持續行走時間:2h
4、泡沫流量:225L/min泡沫

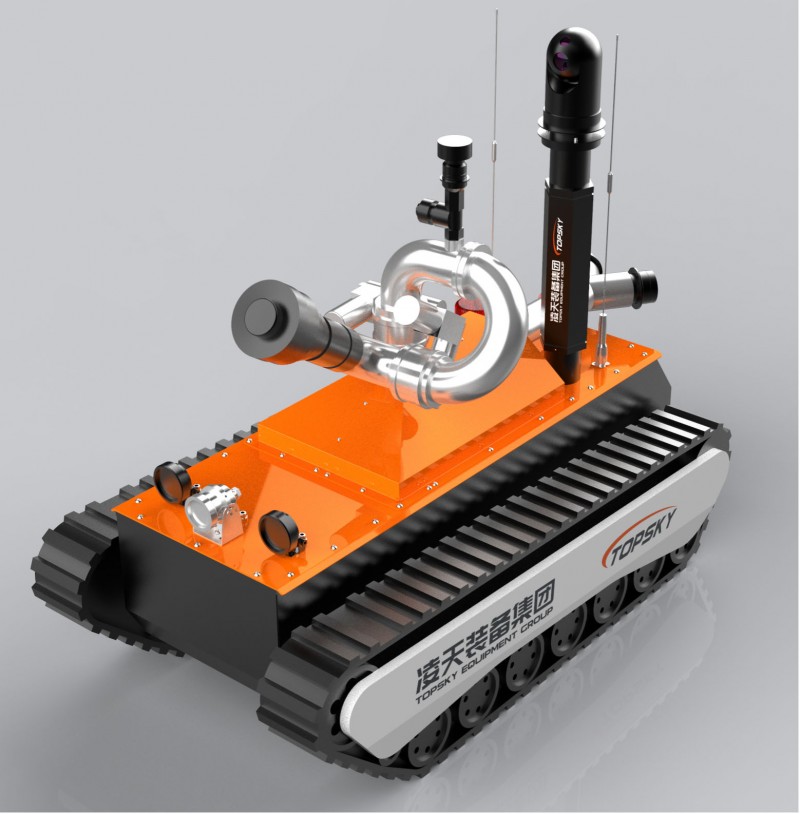

防爆消防滅火機器人(標準版)
【防爆消防滅火機器人行走噴水視頻】

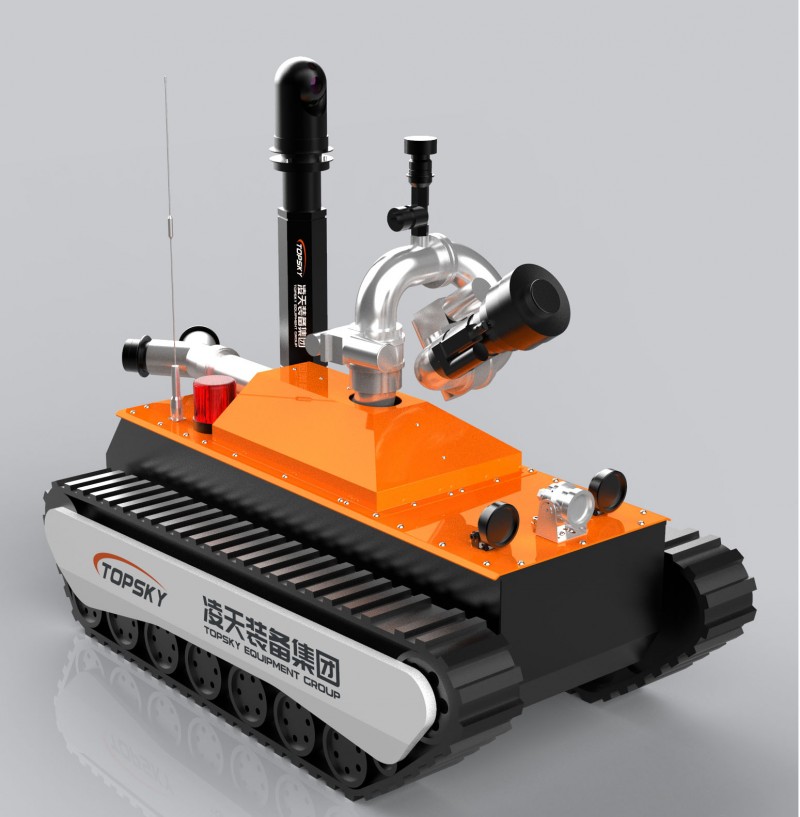

RXR-M80D消防滅火機器人作為特種機器人的一種,采用鋰電池電源作為動力電源,使用無線遙控的方式遠距離操控消防滅火機器人??墒褂糜?,滅火機器人在搶險救援中發揮舉足輕重的作用,主要替代消防員在?;饒?chǎng)或濃煙火災現場救援的專用設備。
產品特點:
1.有毒有害氣體探測種類多
達到8種氣體,2種環境參數參數
2.行駛速度快:≥5.76Km/小時,
產品參數:
1、尺寸:長1528mm×寬890mm×高1146mm
2、遙控距離:1100m
3、持續行走時間:2h
4、水泡流量:≤80.7L/s水
5、水泡射程:≥84.6m
6、最大速度:≥1.52m/s
防爆消防智能細水霧滅火機器人
【防爆消防細水霧滅火機器人噴水視頻】

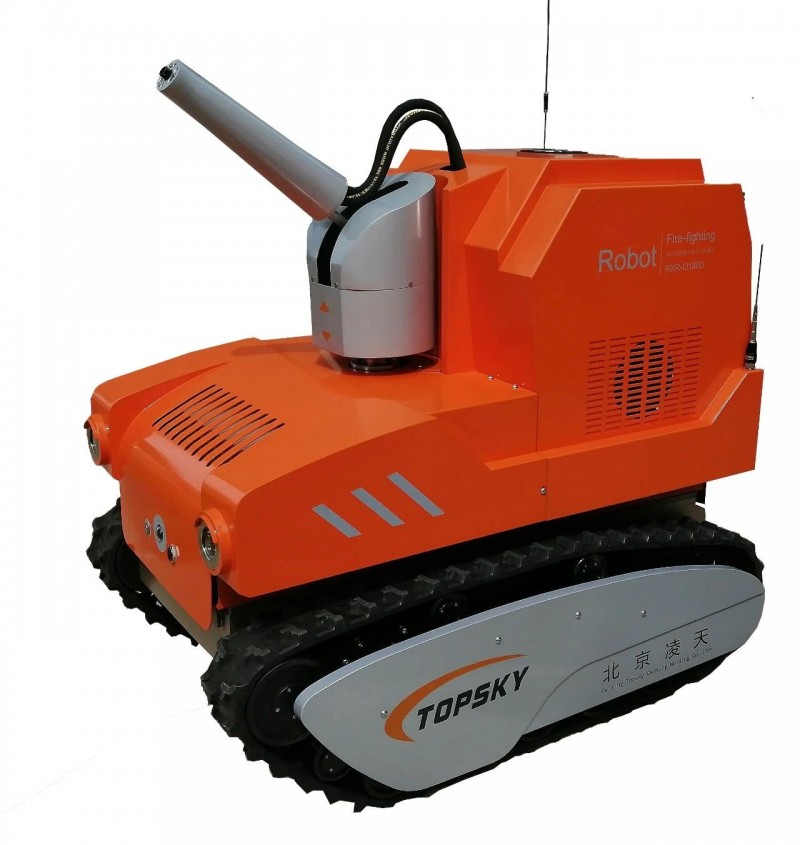

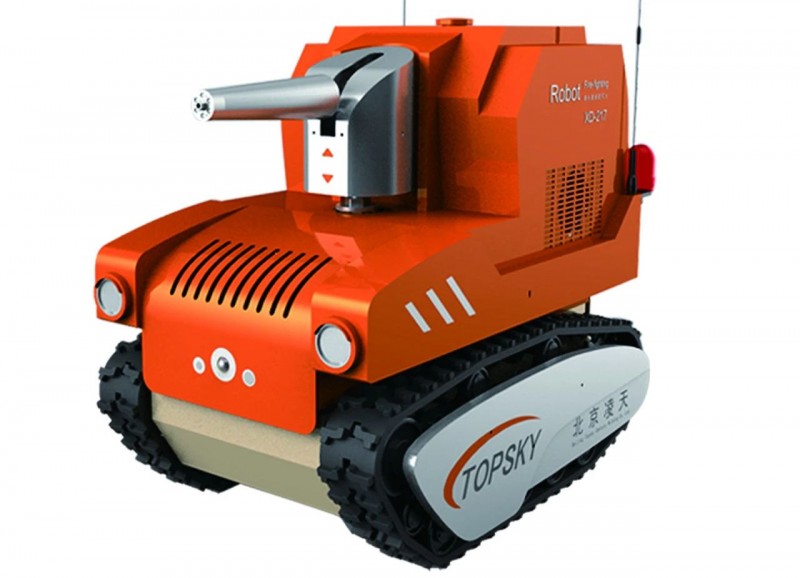

RXR-Q100D消防智能細水霧滅火機器人適用于各種災害隱患多發地,在火災發生初期發現著火點,并及時撲滅,避免火情蔓延產生重大災害,同時可為大型消防設備爭取救援時間,滅火機器人在搶險救援中發揮舉足輕重的作用,是替代消防員在?;饒?chǎng)或濃煙火災現場救援的專用設備。本產品同時兼具滅火、視頻偵察、災區環境監測等多種功能。
產品特點:
1.具備噴射直流水及細水霧功能:
直流水最大噴射距離18米
高壓細水霧最大噴射距離8米
2.自帶水箱蓄水:
水箱容積100L
裝有DN80快插頭可快速補給消防水
3.拖拽性能優越:≤5000N 可拖拽一條DN80充實水帶行駛100米
產品參數:
1、尺寸:長1520mm×寬1050mm×高1280mm
2、遙控距離:1000m
3、持續行走時間:2h
4、直線最大速度:≥1.6m/s
5、水/泡沫流量:30L/s水,30L/s泡沫
6、射程:≥18m(直流水),≥8m(細水霧)

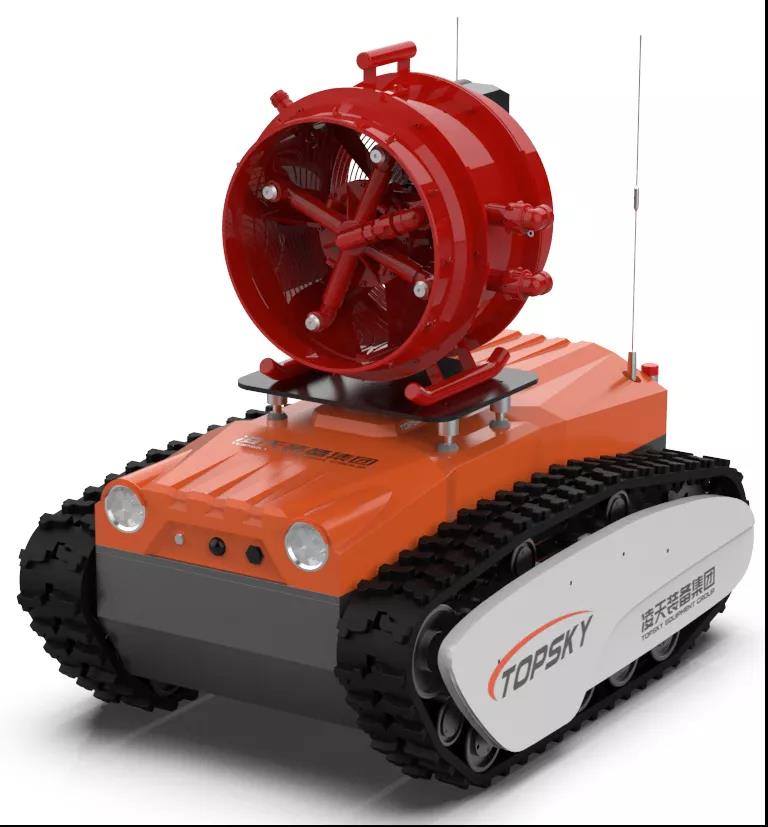

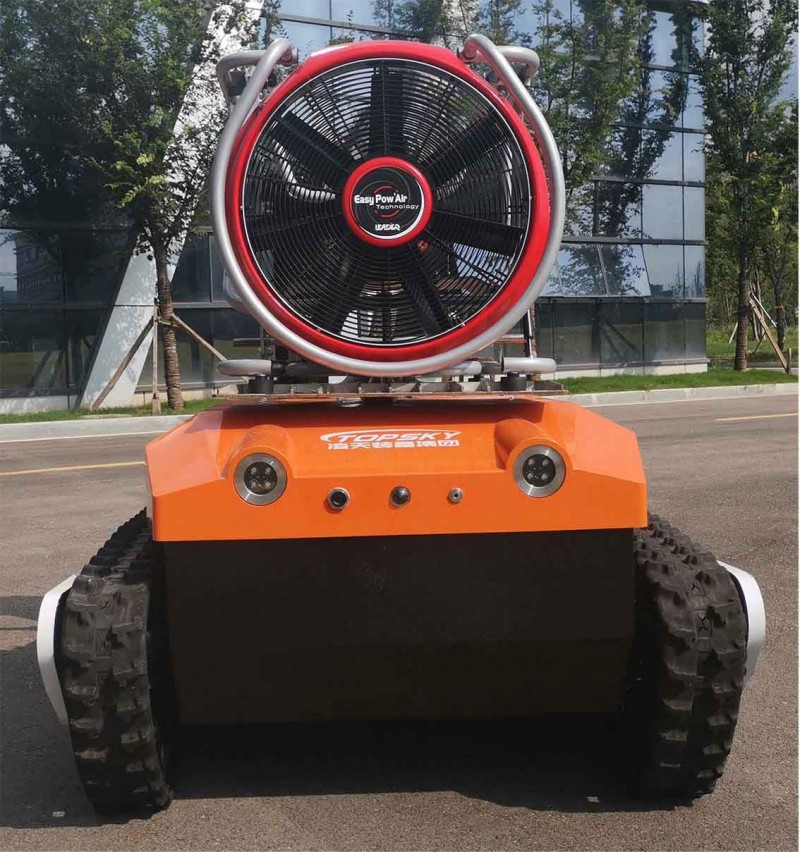

防爆消防滅火排煙機器人
RXR-YC25000BD防爆消防排煙偵察機器人由機器人本體、排煙機、紅外攝像機、手持遙控終端組成,使用無線遙控的方式遠距離操控消防滅火機器人。在滅火救援中能夠發揮排煙降塵、阻隔熱輻射、洗滌煙霧和廢氣的功能,對提高救援安全性具有重要意義。本產品具備排煙、音視頻偵察、有毒有害氣體偵察、災區環境偵察功能;
產品特點:
1.排煙用途廣
可用于排煙、送風、噴射水霧滅煙、降溫、降塵、循環水驅動節約水資源等功能
2.有毒有害氣體探測種類多
達到8種氣體,2種環境參數參數
3.牽引力:6500N
產品參數:
1、尺寸:長1964mm×寬1298mm×高1543mm
2、遙控距離:2500m
3、持續行走時間:2.5h

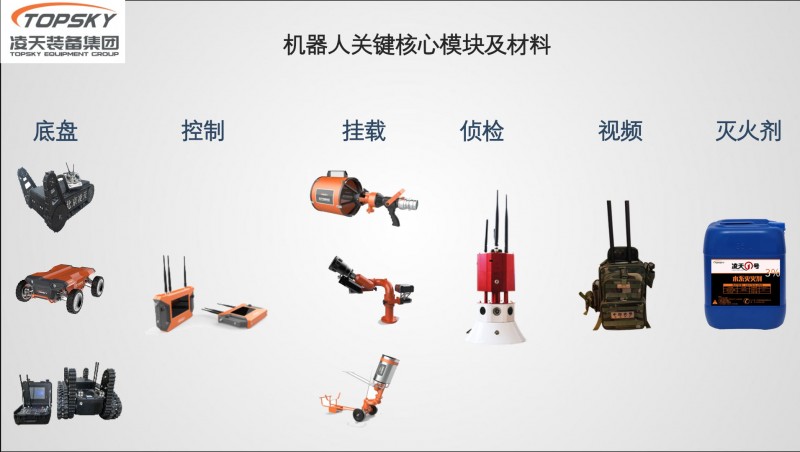

核心模塊和基地實景
北京凌天特種機器人關鍵零部件明細表

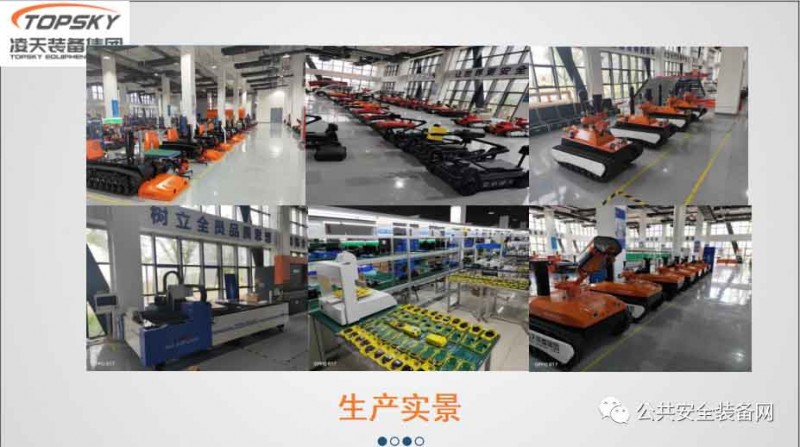

特種機器人保障基地實景
